Комплексный анализ технологии LCD Black (Часть 1): структура и подключение, раскрытие основного кода дисплея

В современном мире, где электронные устройства распространены повсеместно, жидкокристаллические дисплеи (ЖК-дисплеи) служат основным интерфейсом для взаимодействия человека и машины, а их технические возможности напрямую определяют пользовательский опыт устройств. От интеллектуальных носимых устройств до промышленных систем управления, от автомобильных дисплеев до бытовой электроники — за ЖК-продуктами в различных сценариях лежат тщательно разработанные структурные схемы и технологии подключения. Как профессиональный производитель ЖК-дисплеев по индивидуальному заказу и мощная фабрика по производству ЖК-дисплеев, CNK является специализированным и сложным высокотехнологичным предприятием, занимающимся исследованиями, разработками, производством и продажей устройств отображения и продуктов HMI (человеко-машинный интерфейс).

Сегодня мы проведем углубленный анализ основных принципов ЖК-дисплеев, чтобы помочь вам понять основную логику технологии отображения.

I. Структура продукта: индивидуальные решения для отображения

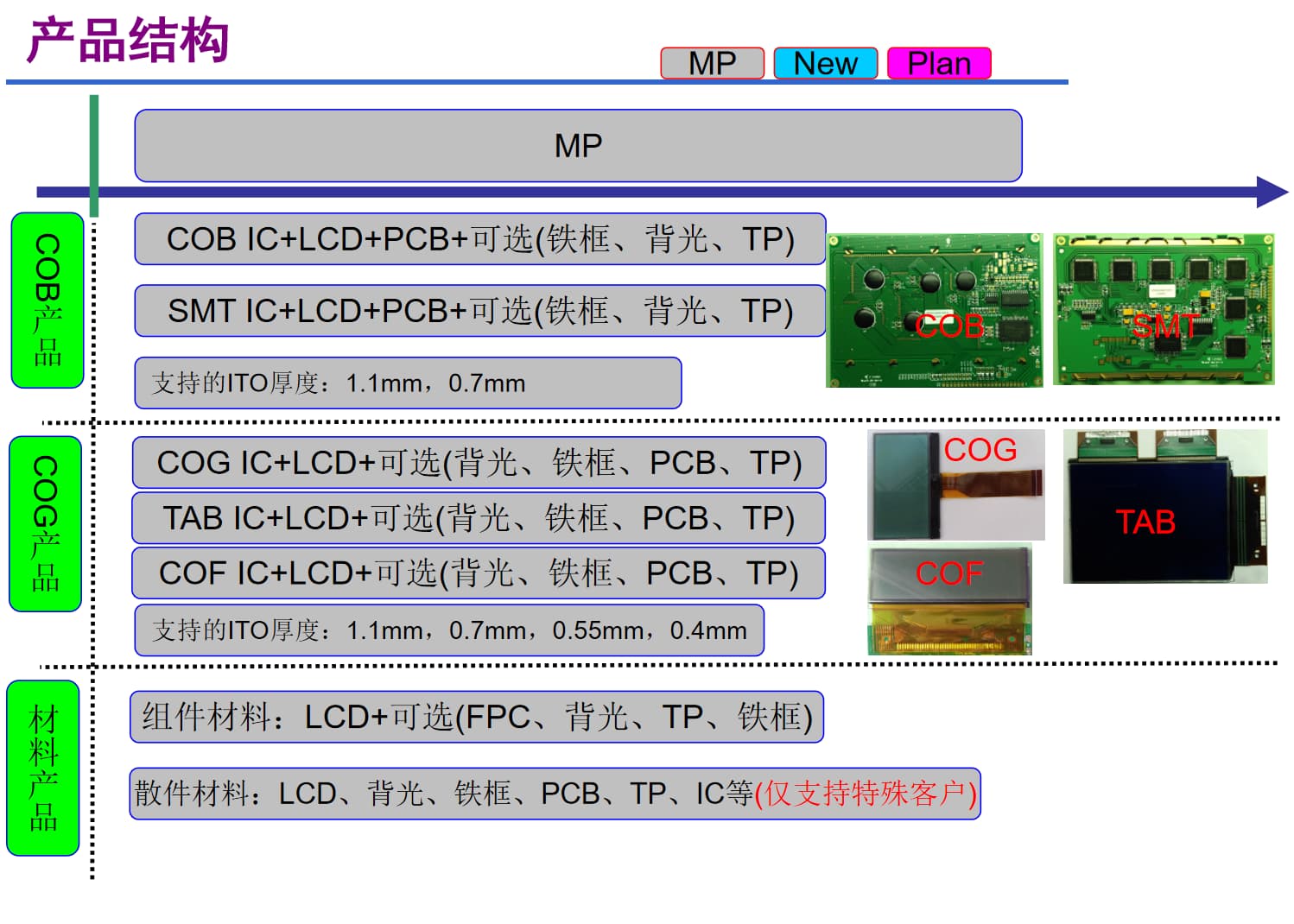

Структура ЖК-дисплеев не является универсальной, а настраивается в соответствии со сценариями применения и требованиями к производительности. Как опытная компания по производству дисплеев, основная продукция CNK включает монохромные ЖК-дисплеи и монохромные модули, модули TFT-дисплеев с диагональю 0,96–15,6 дюйма, модули OLED и модули человеко-машинного взаимодействия HMI. Его продуктовая структура в основном состоит из трех категорий основных продуктов и различных производных схем:

1. Интегрированные продукты: эффективный и стабильный основной выбор

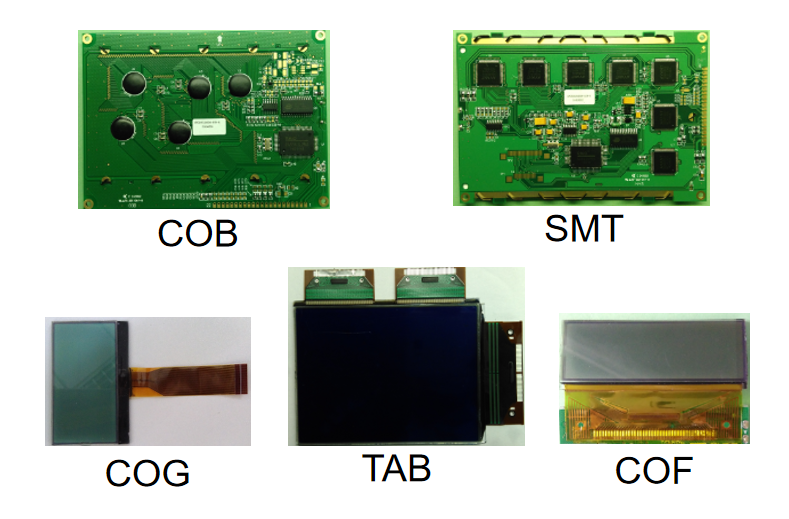

•  Продукты COB: используется базовая архитектура «IC + LCD + PCB» и может быть оснащен дополнительными компонентами, такими как железные рамы, подсветки и TP (сенсорные панели). Благодаря высокой интеграции и высокой стабильности они широко используются в сценариях со строгими требованиями к надежности, таких как промышленный контроль и автомобильное оборудование.
•  Продукты COG:Основанные на схеме «IC + LCD», они поддерживают гибкий выбор аксессуаров, таких как подсветки, железные рамки, печатные платы и TP. Обеспечивая производительность, они упрощают структурную конструкцию, что делает их пригодными для носимых умных устройств, небольших портативных устройств и других продуктов со строгими ограничениями по размеру.
•  Продукты SMT/COF/TAB:Комбинируйте SMT IC, COF IC и TAB IC с ЖК-дисплеем соответственно, а также дополнительные аксессуары, удовлетворяющие потребности в дисплеях среднего и высокого класса. Среди них схемы COF и TAB превосходны в продуктах с узкой рамкой и высоким разрешением.

•  Материалы компонентов:Основанные на ЖК-дисплее, они могут быть объединены с такими компонентами, как FPC (гибкие печатные схемы), подсветкой, TP и железными рамками, предоставляя клиентам полуинтегрированные решения, которые сочетают в себе гибкость настройки и эффективность сборки.
• Материалы запасных частей:Предлагайте полный набор запасных частей, включая ЖК-дисплеи, подсветки, железные рамы, печатные платы, TP и микросхемы, удовлетворяя только потребности особых клиентов в глубокой настройке. Это в полной мере демонстрирует возможности гибкой адаптации производителя нестандартных ЖК-дисплеев и подходит для нишевых и персонализированных сценариев отображения.

Стоит отметить, что разные структурные схемы CNK поддерживают разную толщину ITO: схемы COB и SMT поддерживают толщины 1,1 мм и 0,7 мм; Схемы COG, COF и TAB расширяются до 0,55 мм и 0,4 мм. Более тонкая толщина ITO позволяет сделать устройства миниатюрными и легкими, что также отражает исключительную техническую мощь завода по производству ЖК-дисплеев.

II. Методы подключения: эффективная конструкция «мостовой» передачи

Если конструкция изделия представляет собой «скелет» ЖК-дисплея, то способ подключения — это проходящий через него «кровеносный сосуд», напрямую влияющий на стабильность передачи сигнала и удобство сборки изделия. Как профессиональная компания по производству дисплеев, CNK владеет 8 основными методами подключения, полностью охватывающими различные сценарии применения:

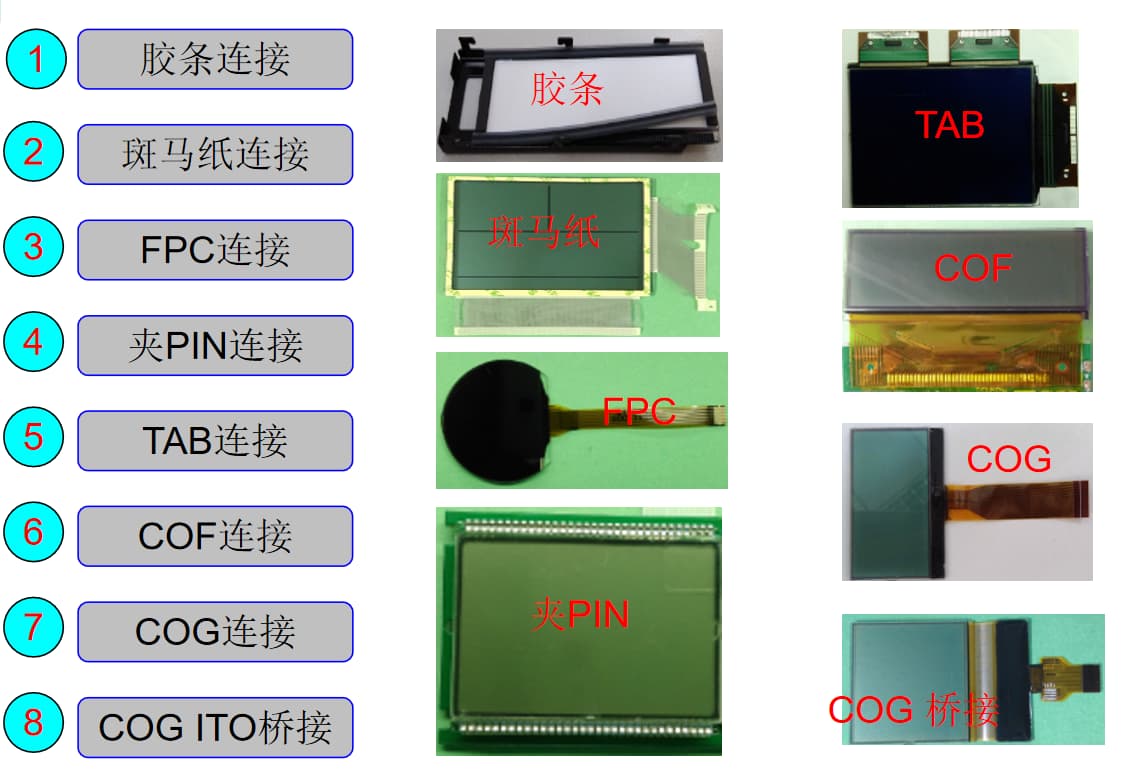

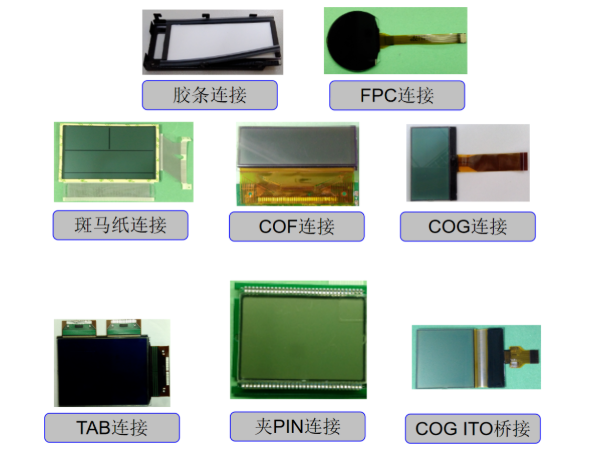

1. Базовые схемы подключения: простые, надежные и экономичные.

• Соединение резиновой ленты:Простота в эксплуатации и низкая стоимость, подходит для обычных электронных устройств с низкими требованиями к стабильности соединения.
• Соединение бумаги «Зебра»:Обладая хорошей проводимостью и гибкостью, он адаптируется к небольшой структурной деформации и часто используется для соединения небольших ЖК-дисплеев и печатных плат.
•  Соединение с контактным зажимом:Легко разбирается и удобен для последующего обслуживания, он широко используется в оборудовании, требующем частой отладки или замены компонентов.

• Соединение ФПК:В сочетании с гибкими печатными схемами он может обеспечивать соединения под разными углами и в узких пространствах, что делает его предпочтительной схемой для интеллектуальных носимых устройств, складных устройств и других продуктов.
• Соединение с вкладкой:Непосредственно соединяет микросхему драйвера с ЖК-дисплеем через TAB (анизотропную проводящую пленку), уменьшая количество узлов подключения и повышая эффективность и стабильность передачи.
• Соединение COG:Непосредственно соединяет микросхему со стеклянной подложкой ЖК-дисплея, значительно уменьшая размер продукта и улучшая интеграцию, что является основным методом подключения для портативных устройств высокого класса.
• Соединение COF:Микросхема упаковывается в гибкую пленку, а затем прикрепляется к ЖК-дисплею, что обеспечивает гибкость и высокую степень интеграции, адаптируясь к потребностям дисплея с узкими рамками и высоким разрешением.
• COG ITO Мост:Специальная мостовая конструкция дополнительно оптимизирует путь передачи сигнала, обеспечивая превосходные характеристики на ЖК-дисплеях большого размера и с высоким качеством изображения.

Опираясь на богатые структурные схемы и надежные технологии подключения, CNK, как высококачественное предприятие в области китайских TFT-дисплеев, постоянно предоставляет высококачественные решения для отображения для различных отраслей промышленности. В следующей статье мы продолжим изучать классификацию типов и режимы отображения ЖК-дисплеев, так что следите за обновлениями!
