Представляем жидкокристаллические дисплеи: как «загорается» ваш экран?

В нашем предыдущем обсуждении мы исследовали рождение и классификацию жидких кристаллов. Сегодня давайте углубимся: как именно работают жидкокристаллические дисплеи? Как экраны ваших смартфонов и компьютеров используют электричество и свет для отображения ярких и красочных изображений?

«Сердце» ЖК-дисплея: танец электрических полей и света

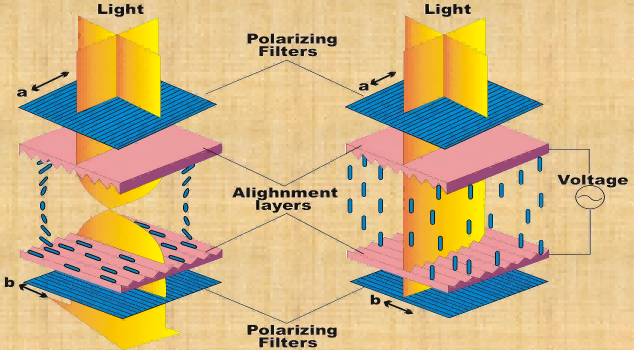

Фундаментальный принцип жидкокристаллических дисплеев можно резюмировать следующим образом: электрическое поле контролирует выравнивание молекул жидкого кристалла, которое, в свою очередь, контролирует прохождение света, в конечном итоге формируя изображение.

Проще говоря, жидкие кристаллы действуют как «переключатель» света:

• Без приложенного напряжения: молекулы жидких кристаллов регулярно выравниваются, поворачивая свет на 90°, позволяя ему проходить через поляризатор. Экран выглядит «ярким» (не отображается).
• При подаче напряжения: выравнивание молекул жидких кристаллов нарушается, и они теряют способность искажать свет. Свет блокируется поляризатором, и экран становится «темным» (состояние дисплея).

Контролируя напряжение в разных областях, создается контраст между светом и тьмой, формируя текст и изображения.

«Расширенное семейство» ЖК-дисплеев и их технические различия

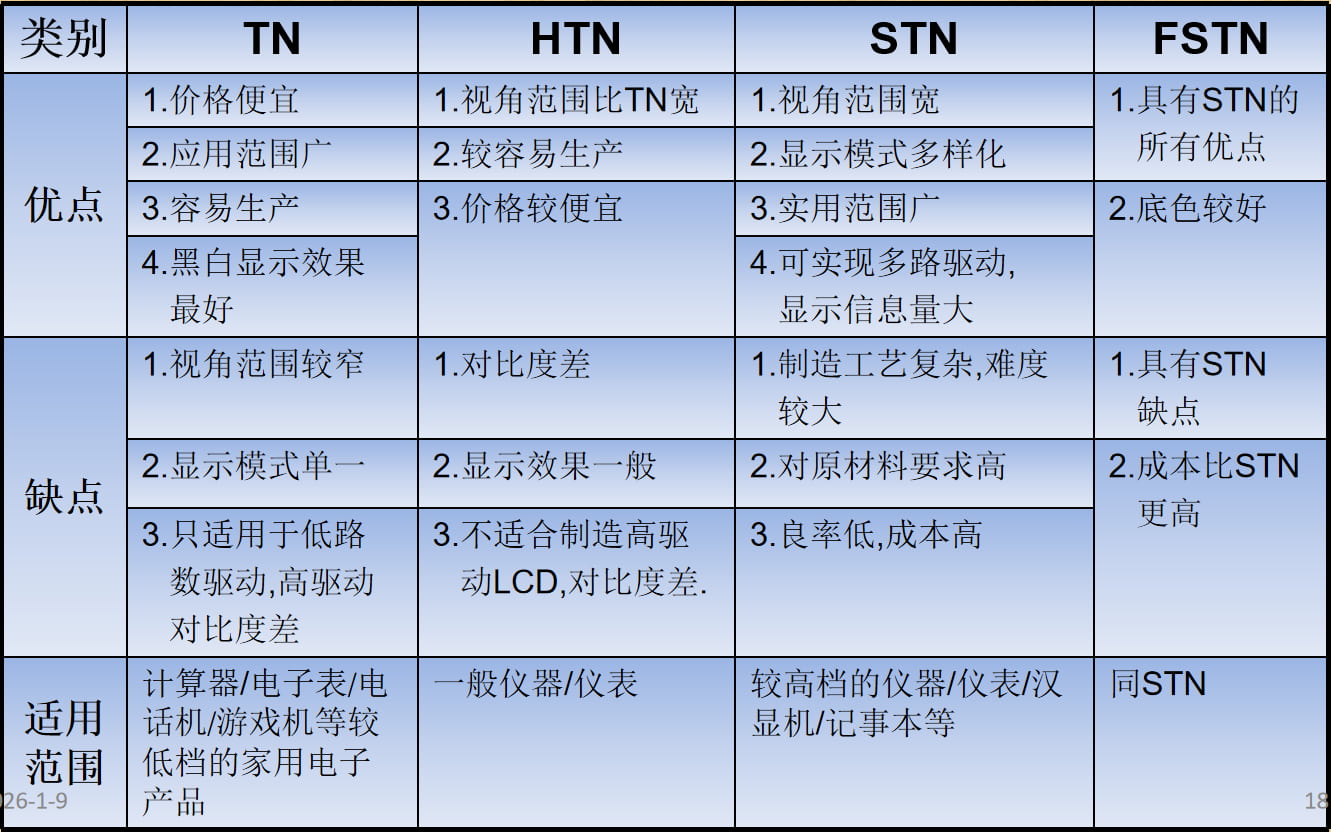

В зависимости от степени молекулярного скручивания ЖК-дисплеи можно разделить на различные типы, каждый из которых имеет различные рабочие характеристики и области применения:

• TN (Twisted Nematic): малое время отклика, низкая стоимость, подходит для простых устройств отображения, таких как калькуляторы и часы.

• HTN (High-Twist Nematic): более широкий диапазон движения, немного улучшенные углы обзора, подходит для устройств идентификации вызывающего абонента и образовательных инструментов.

• STN (Super-Twisted Nematic): более высокая контрастность, подходит для дисплеев с высоким разрешением, таких как первые мобильные телефоны и устройства GPS.

• VA (вертикальное выравнивание): Чрезвычайно высокая контрастность, чистое изображение черного цвета, обычно используется в мониторах высокого класса.

• IPS (переключение в плоскости): настоящая цветопередача, широкие углы обзора, идеально подходят для профессиональных приложений, таких как дизайн и редактирование видео.

• TFT (тонкопленочный транзистор): каждый пиксель управляется независимым транзистором, что обеспечивает быстрый отклик и отличную цветопередачу. Это основная технология для современных смартфонов и экранов компьютеров.

В итоге:

• TN: Быстрый отклик, низкая стоимость, но ограниченный цвет и углы обзора.

• ВА: Высокая контрастность, идеальна для развлечений.

• IPS: точные цвета, широкие углы обзора, подходят для профессионального использования.

• TFT: высокая общая производительность, предпочтительный выбор для современных интеллектуальных устройств.

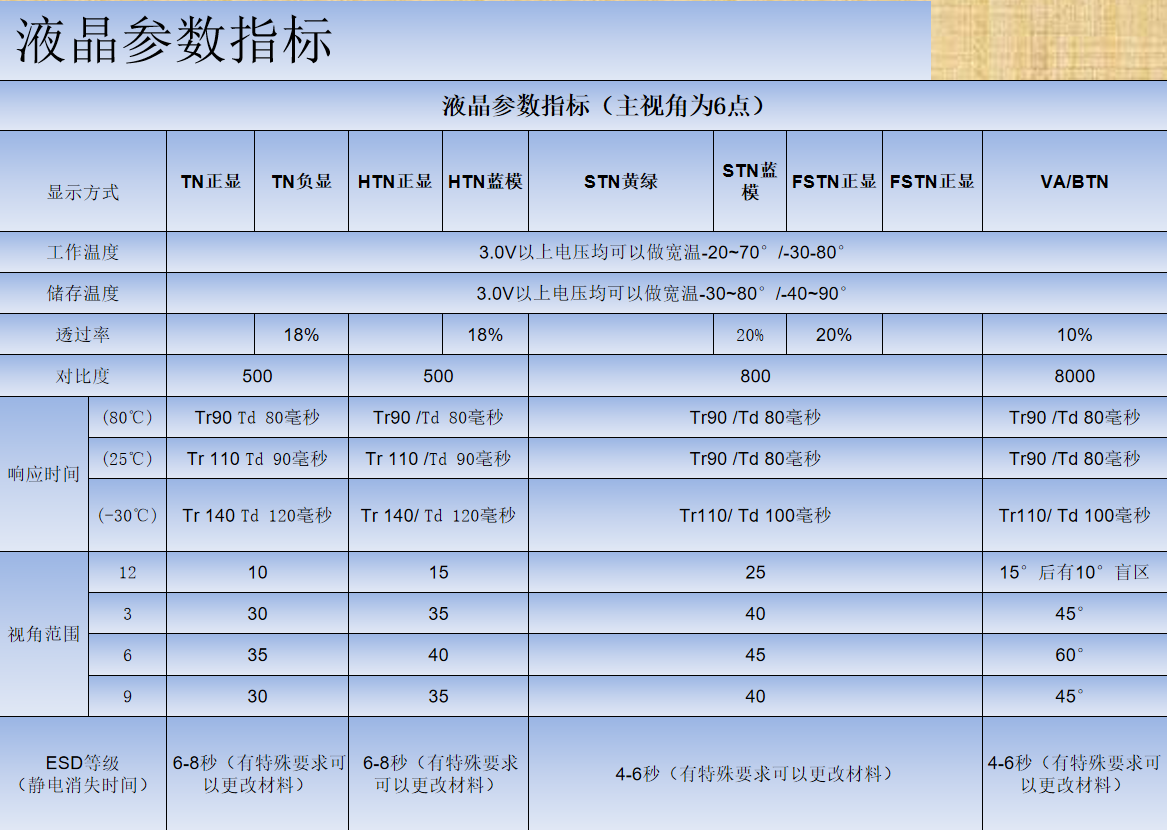

Как оценить ЖК-экран? Объяснение четырех ключевых показателей эффективности

При выборе ЖК-экрана, помимо размера и разрешения, обратите внимание на следующие четыре основных показателя:

• Контрастность

Соотношение яркости между самыми яркими и самыми темными областями. Более высокий коэффициент контрастности приводит к более четкому изображению с большей глубиной. Обычно рекомендуется соотношение ≥1000:1.

• Время ответа

Скорость, с которой пиксели переходят от ярких к темным или наоборот, измеряется в миллисекундах (мс). Более короткое время отклика уменьшает размытость изображения при движении, что делает его идеальным для игр и динамического контента.

• Угол обзора

Стабильность цвета и яркости при просмотре экрана под разными углами. Экраны IPS обычно предлагают широкие углы обзора до 178°.

• Цветопередача

Включает охват цветовой гаммы, точность цветопередачи и глубину цвета. Профессиональный дизайн и производство видео требуют внимания к охвату цветовой гаммы sRGB, Adobe RGB или DCI-P3.

CNK: будущее дисплеев с помощью технологических инноваций

В сегодняшнюю эпоху непрерывного развития технологии жидких кристаллов CNK использует свой глубокий технический опыт и специализированный портфель продуктов, чтобы предоставить клиентам комплексные решения для отображения — от стандартных продуктов до индивидуальных проектов. Мы не только производим модули TFT-дисплеев, OLED-модули и модули человеко-машинного взаимодействия HMI размером от 0,96 до 15,6 дюйма, но также обладаем обширным опытом проектов в области монохромных ЖК-дисплеев и модулей.

Придерживаясь подхода, ориентированного на клиента, наша продукция строго соответствует международным стандартам, гарантируя, что она соответствует вашим ожиданиям в отношении производительности, качества и доставки.

Компания CNK, специализирующаяся на дисплеях и специализирующаяся на индивидуальной настройке, стремится осветить каждое творческое видение с помощью технологии света и тени.
