Подсветка LCM: важная роль пластиковой рамки и двусторонней ленты

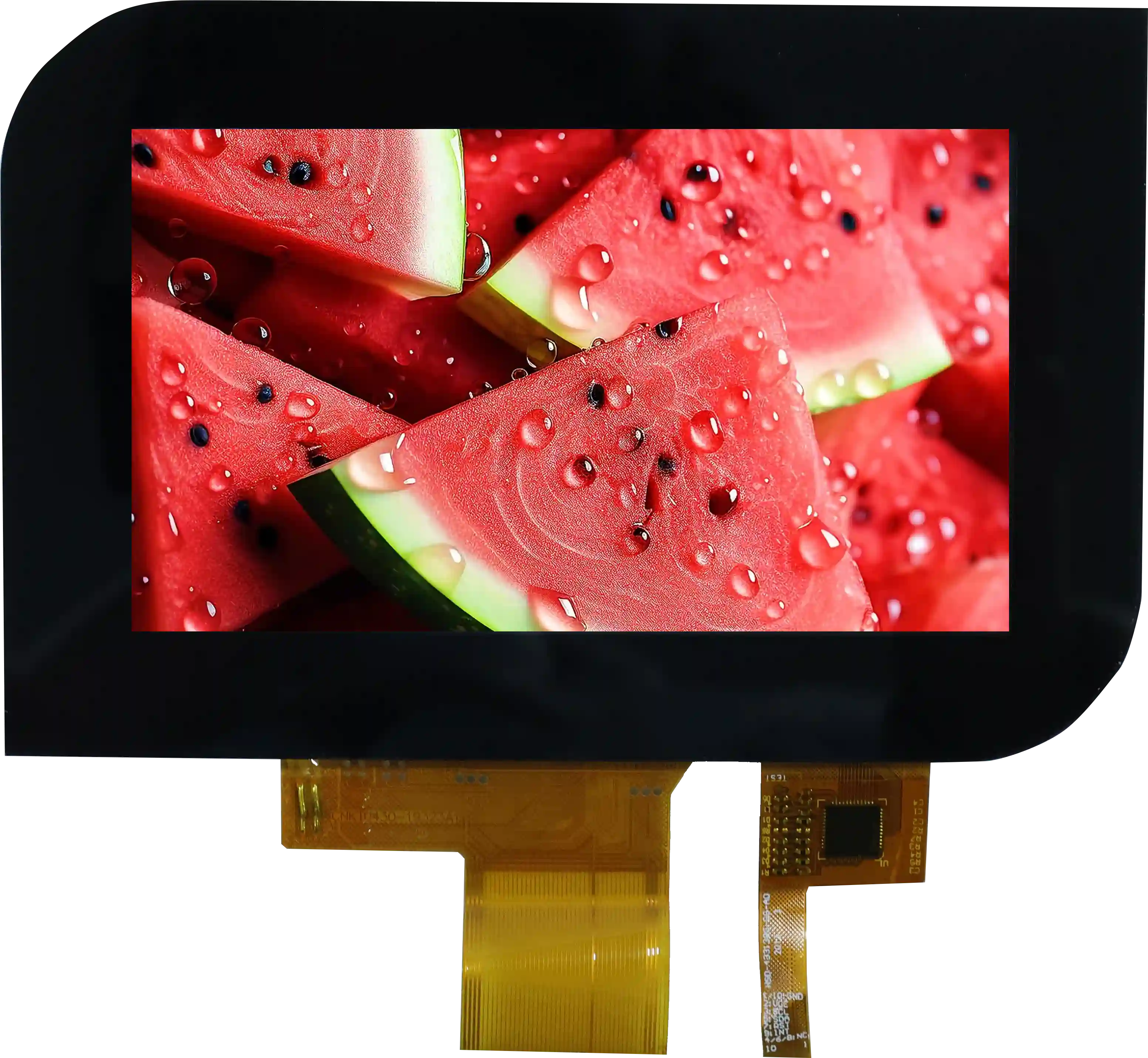

В современной технологии отображения жидкокристаллический экран (ЖК-экран) служит основным компонентом, и его общая производительность во многом зависит от встроенного в него модуля — LCM (ЖК-модуля). LCM объединяет жидкокристаллическое устройство отображения, схемы управления, структурные компоненты и подсветку в единый модуль, при этом световой эффект подсветки напрямую определяет окончательное визуальное качество дисплея. В сложной структуре подсветки такие компоненты, как пластиковая рамка и двусторонняя лента, работают во взаимодействии с основными частями, такими как оптические пленки и источники света, в совокупности обеспечивая стабильность и оптические характеристики модуля.

Подсветка: основа визуального отображения

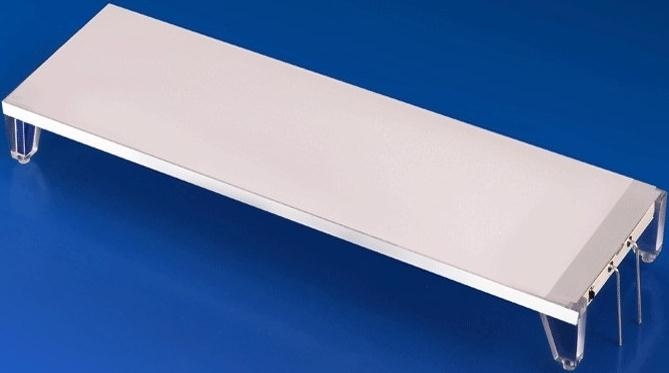

Подсветка (BackLight) расположена за жидкокристаллическим экраном, и ее основная функция — преобразование точечных источников света в равномерные и яркие поверхностные источники света. Его оптическая конструкция напрямую влияет на однородность яркости, контрастность и цветопередачу всего модуля, что особенно важно для модулей цветного дисплея (модуля дисплея TFT). Типичная подсветка состоит из источника света, световодной пластины, нескольких слоев оптических пленок, структурной пластиковой рамы и платы фары дальнего света, и все это тщательно скомбинировано. Постоянные инновации в этой области многих ведущих производителей ЖК-дисплеев в Китае основаны на глубоком понимании роли каждого компонента.

Пластиковая оправа: двойной страж оптики и структуры

Пластиковая рамка служит каркасом подсветки, обеспечивая не только необходимую механическую поддержку и защиту, но также выполняя важные функции оптического управления. Выбор материала напрямую зависит от конструкции изделия:

URZ2501 Материал:Обладает превосходными отражающими и светоблокирующими свойствами, обычно используется в модулях цветных дисплеев среднего и высокого класса (модуль TFT-дисплея) для повышения контрастности и чистоты цвета.

ПК Белый Материал:Часто используется в конструкциях с боковой подсветкой, что обеспечивает тонкий профиль ЖК-экранов.

ПК Белый + Стекловолокно Материал:Повышает структурную жесткость продуктов с подсветкой снизу, подходящих для промышленных сред с жесткими требованиями к надежности.

В проектах, связанных с ЖК-экранами по индивидуальному заказу, дизайн и выбор материала пластиковой рамы являются ключом к достижению конкретных оптических эффектов и механических характеристик.

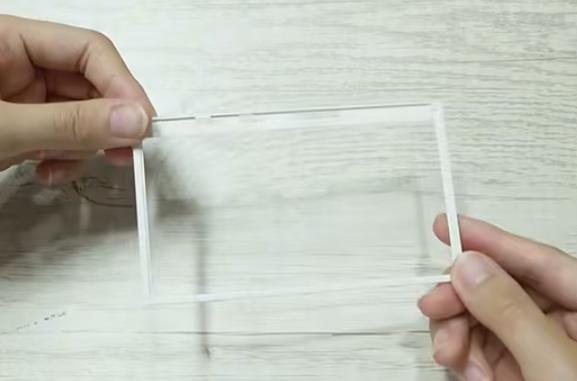

Двусторонняя лента: специалист по скрытому клею и светоблокировке

Двусторонний скотч играет незаменимую роль «клея» при сборке ЛКМ. Он отвечает за фиксацию внутренних оптических пленок, таких как световодная пластина, диффузионная пленка и пленка для повышения яркости, и, в конечном итоге, прочное соединение подсветки с ЖК-экраном.

Обычная двусторонняя лента:Доступны различные подложки (например, без подложки, ПЭТ) и варианты толщины (0,03–0,30 мм). При подключении ЖК-экранов с COG-структурой выбор двусторонней ленты соответствующей толщины может эффективно смягчить давление и предотвратить появление белых пятен на дисплее.

Черно-белый двусторонний скотч:Это функциональный материал с черной стороной для блокировки света и белой стороной для отражения, одновременно выполняющий три задачи: адгезию, блокировку света и отражение. Он часто используется для определения эффективной площади отображения модулей цветного дисплея (модуль дисплея TFT) и для защиты гибких цепей (FPC), что делает его важным компонентом для улучшения четкости границ дисплея и общей надежности.

Заключение

В точной системе LCM, от светоизлучающих светодиодов и светопроводящих пластин до крепежных пластиковых рамок и двустороннего скотча, каждый компонент выполняет уникальную и незаменимую функцию. Они работают вместе с четкой координацией, и отсутствие или дефект какого-либо отдельного звена может повлиять на общую производительность и надежность. Ценность пластиковой рамки и двусторонней ленты заключается именно в их незаменимом взаимодействии с другими основными компонентами, такими как подсветка и ЖК-экран, которые вместе составляют основу стабильного, эффективного и высококачественного модуля дисплея.
