Оптические пленки в модулях подсветки: ключевые технологии, освещающие каждый ЖК-экран

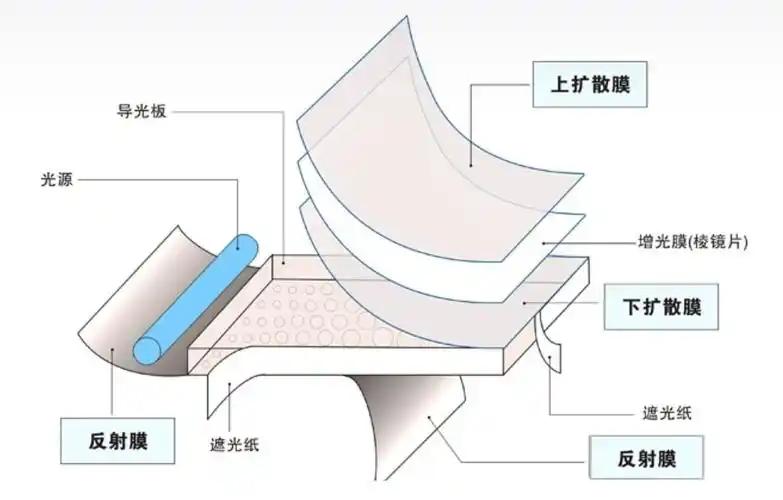

В мире жидкокристаллических дисплеев (ЖК-дисплеев) модуль подсветки является одним из основных компонентов, определяющих производительность дисплея. Как производитель ЖК-дисплеев, компания CNK Electronics Co., Ltd. понимает, что подсветка — это не просто компонент источника света. Это ключевая технология, которая благодаря точной оптической конструкции преобразует точечные источники света в равномерное, высокояркое и высококонтрастное поверхностное освещение, тем самым придавая ЖК-экранам яркую визуальную жизнь. Особенно сегодня, когда рыночный спрос на индивидуальные ЖК-дисплеи растет, оптические характеристики модуля подсветки стали решающим фактором в достижении дифференцированных эффектов отображения. Это представление во многом зависит от серии точно скоординированных оптических пленок внутри него. Они функционируют как «нейронная сеть» подсветки, тщательно контролируя направление, эффективность и однородность света.

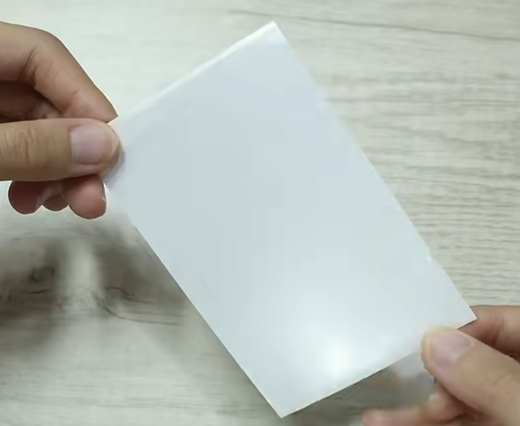

Отражающий лист: основа светоэффективности

В нижней части модуля подсветки лист отражателя действует как «основа эффективности света», отвечая за перенаправление рассеянного света обратно в световодную пластину для улучшения использования. В зависимости от требований применения отражатели в основном подразделяются на следующие категории:

Белый отражатель:Например, серия E20, RW, толщиной от 0,05 до 0,2 мм, отражательной способностью около 80–90% и обладающая определенным коэффициентом пропускания света. Подходит для большинства стандартных конструкций подсветки.

Серебряный отражатель:Обычно белый с одной стороны и серебристый с другой, очень тонкий (0,04–0,065 мм), с высокой эффективностью отражения (90–98%) и отличными светозащитными свойствами. Часто используется в сценариях, требующих высокой яркости.

Многослойный пленочный отражатель (ЭПР):Использует технологию многослойной пленки, объединяющую более тысячи слоев толщиной 65 микрон. Он не содержит металла, но имеет зеркальный металлический вид. Будучи высокоэффективным рефлектором, ESR обеспечивает коэффициент отражения более 98% по всему спектру видимого света, что делает его идеальным для высокопроизводительных систем подсветки.

При настройке ЖК-модулей выбор отражающего листа напрямую влияет на однородность подсветки и энергоэффективность, что представляет собой первый шаг в оптическом проектировании.

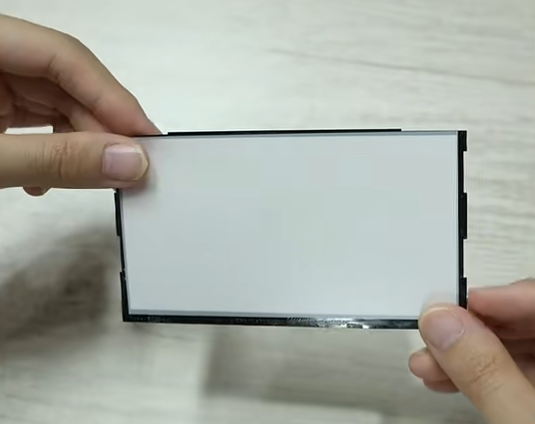

Светоблокирующая пленка/алюминиевая фольга (ALF): контроль границ света и помех

Светоблокирующие пленки в основном используются для предотвращения утечки света по бокам подсветки и могут обеспечивать электромагнитное экранирование. Общие типы включают:

Яркий Серебряный Дракон:Блестящая поверхность, толщина 0,05-0,1 мм, хорошие светоблокирующие и проводящие свойства. Подходит для промышленных сред, требующих экранирования от помех.

Матовый Серебряный Дракон:Относительно матовое покрытие, тонкое (обычно 0,05 мм для одного слоя), обладает некоторой светопроницаемостью и является проводящим.

Белая краевая полоса:Обладает определенным светопропусканием, толщина 0,05-0,08 мм, непроводящий. Обычно используется в бытовой электронике.

Черно-белая односторонняя клейкая лента:Может применяться к боковым сторонам подсветки, когда существуют строгие требования к непроводимости и отсутствию утечки бокового света.

Эти материалы играют роль «оптических охранителей» в конструкции лицевой панели ЖК-экранов, гарантируя отсутствие помех от постороннего света за пределами области дисплея.

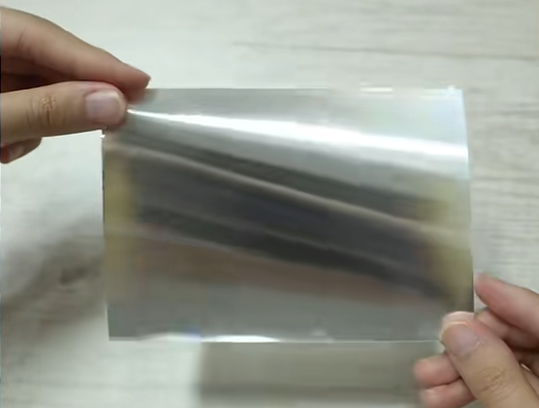

Лист рассеивателя: создание однородного светового полотна

Являясь «мастером гомогенизации» среди оптических пленок, рассеиватель рассеивает свет сквозь дымку, устраняя следы точечных источников света и создавая мягкую и равномерную подсветку. В зависимости от типа подсветки и применения рассеиватели делятся на:

Нижний рассеиватель подсветки:Обычно имеет клей на одной стороне, высокая мутность (~90%), коэффициент пропускания всего около 40%; толщина обычно составляет 0,18–0,3 мм для нижней подсветки. Распространенные модели: MB433P, MB533.

Боковой рассеиватель подсветки:Обычно используемая толщина составляет 0,09 мм. Распространенные модели: TPRA90 (0,09 мм), AJ-75 (0,075 мм). Пропускание 65%-80%, матовость 75%-90%.

Рассеиватели подсветки цветного экрана. Обычно используют конструкцию из двух листов:

Нижний диффузор:Расположенный между световодной пластиной и пленкой повышения яркости (BEF), он гомогенизирует свет, излучаемый световодной пластиной. Часто используемый материал: t=0,065 мм, относительно высокая матовость (~84%), высокий коэффициент пропускания (~98%).

Верхний диффузор:Расположенный над BEF, он выполняет защитную функцию и помогает предотвратить образование муара. Часто используемый материал: t=0,05 мм, относительно низкая мутность (~29%), коэффициент пропускания 90%.

Правильный выбор и комбинация рассеивающих листов являются ключом к обеспечению равномерного изображения без пятен в ЖК-модулях.

Пленка для повышения яркости (BEF): оптический механизм повышения яркости

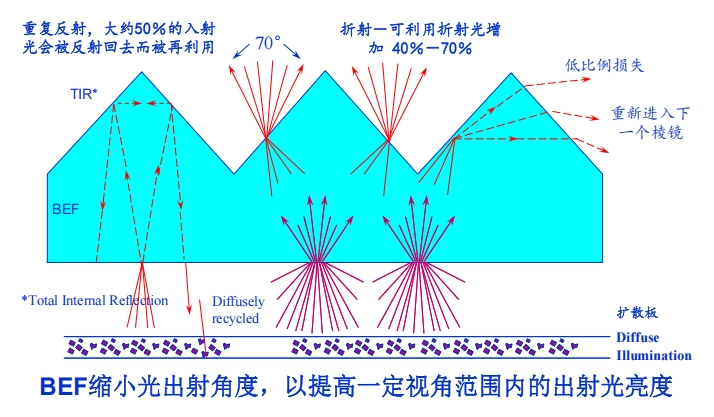

Для цветных TFT и других ЖК-экранов яркость является критически важной характеристикой. Действуя как «усилитель яркости» среди оптических пленок, BEF концентрирует рассеянный свет через специальную призменную структуру, при этом каждая пленка обеспечивает усиление яркости примерно на 40–50%. Использование двух пленок в сочетании может увеличить яркость в несколько раз. Его принцип заключается в использовании массива микропризм для управления световым путем, благодаря чему большая часть света выходит перпендикулярно экрану, тем самым значительно увеличивая фронтальную яркость без изменения энергопотребления. BEF стал незаменимым компонентом в системах подсветки цветных экранов среднего и высокого класса, особенно широко используемых в высокопроизводительных специализированных ЖК-дисплеях для промышленного управления, медицины, автомобилестроения и других приложений.
