Декодирование прецизионной оптики: основа пользовательских ЖК-экранов — технология источников света и световодных пластин

В области профессиональных дисплеев, когда вы выбираете настройку ЖК-экрана, исключительные визуальные характеристики, стоящие за ним, зависят от точного взаимодействия двух основных оптических компонентов: источника света и световодной пластины. Как опытный производитель ЖК-дисплеев, компания CNK Electronics глубоко понимает, что однородность яркости, точность цветопередачи и структурная надежность превосходного ЖК-модуля зависят от глубокого понимания и точного контроля этих фундаментальных элементов.

I. Источник света: точный механизм цвета и яркости

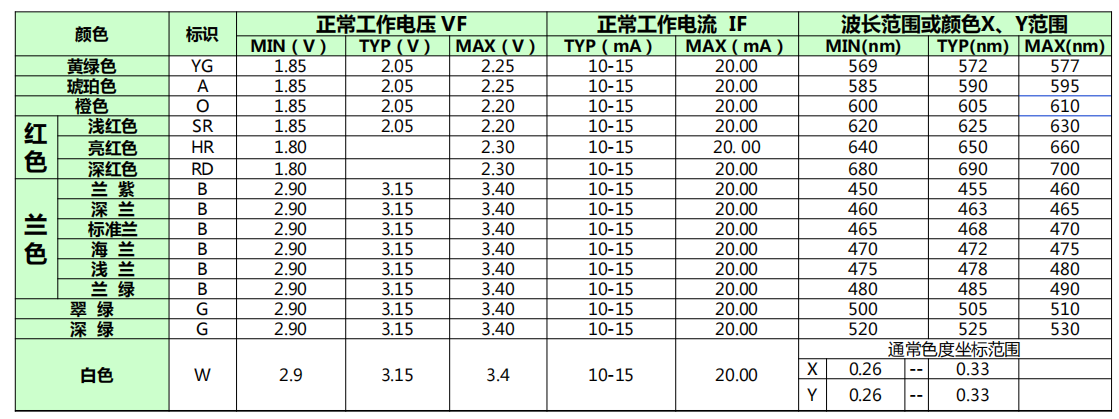

Источник света является источником производительности дисплея. Его технические параметры напрямую определяют визуальную основу ЖК-экрана.

Точное определение цветовой температуры: координаты цветности источника света точно контролируют оттенок дисплея. 0,25–0,29 соответствует холодному белому, 0,29–0,32 — чистому белому, 0,32–0,35 — теплому белому. Профессиональные производители ЖК-дисплеев подбирают оптимальную цветовую температуру для различных типов ЖК-экранов (например, STN, VA) для улучшения визуального восприятия. При настройке услуг ЖК-дисплея мы можем строго контролировать изменение координат белого цвета от партии к партии в пределах △X=△Y ≤ 0,04.

Гарантия постоянства яркости: мы обеспечиваем высокую однородность яркости в пределах одной партии ЖК-модулей, при этом стабильность яркости между партиями поддерживается в пределах 75–140 % от значения спецификации, обеспечивая надежную гарантию для объемных приложений.

Научное соответствие оптической структуры. Для различных структур, таких как нижняя и боковая подсветка, мы научно выбираем светодиоды с разными углами обзора (например, 96° или 120°). Это ключ к созданию сверхтонких конструкций или особых оптических характеристик, а также основной фактор при оценке конструкции ЖК-экранов по индивидуальному заказу.

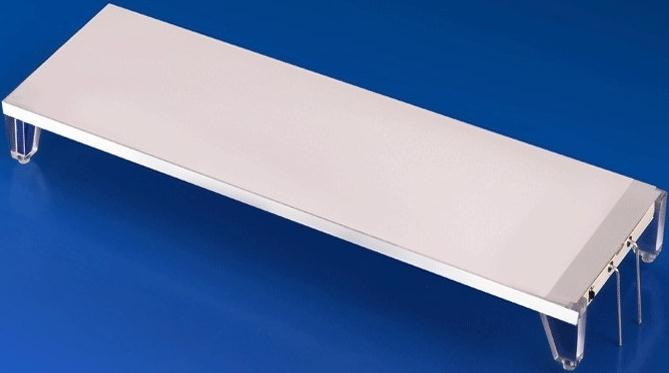

II. Световодная пластина: прецизионный компонент для достижения равномерного светового излучения

Световодная пластина отвечает за преобразование точечных источников света в единый поверхностный источник света. Его конструкция и материал имеют решающее значение для оптических характеристик.

Материаловедение: точный выбор между ПММА и ПК

ПММА (акрил): обеспечивает превосходную светопроницаемость, подходит для большинства коммерческих продуктов при комнатной температуре.

Прозрачный материал ПК: например, PC1250Y, обладающий высокой прочностью, устойчивостью к высоким температурам и превосходной гибкостью, является предпочтительным выбором для настройки ЖК-экранов, используемых в приложениях с широкими температурами или сложной структурой, таких как промышленные и автомобильные дисплеи. Простой метод идентификации: материал ПК можно нарезать на удлиненные полоски, а ПММА хрупок и легко ломается.

Дизайн точечного рисунка: микроскопический секрет оптической однородности

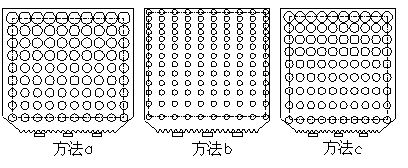

Точный точечный рисунок на нижней поверхности световодной пластины является основной технологией для устранения полного внутреннего отражения и достижения равномерного излучения света. Среди них дизайн с круговым точечным рисунком является наиболее широко используемым и надежным решением, в основном использующим три научных метода:

Метод А (постоянный шаг, переменный размер точек): расстояние между центрами точек остается постоянным. Начиная со стороны светодиодов, диаметр точек постепенно увеличивается. Этот метод относительно прост по конструкции.

Метод Б (постоянный размер точки, переменный шаг): диаметр точек остается постоянным. Начиная со стороны светодиода, расстояние между точками постепенно уменьшается, делая рисунок более плотным.

Метод C (переменный размер точки и переменный шаг): начиная со стороны светодиода, диаметр точек и расстояние между точками постепенно уменьшаются. Эта схема позволяет более точно и постепенно направлять световой путь, что обычно приводит к превосходной однородности по сравнению с первыми двумя методами с одной переменной, что представляет собой более высокий уровень опыта проектирования.

III. Профессиональное производство, обеспечивающее прецизионный оптический дисплей

От точного управления спектром источника света до научного выбора материалов световодных пластин и проектирования структуры точечного рисунка на микронном уровне (особенно схема переменного размера и шага, обеспечивающая максимальную однородность), каждый шаг отражает глубокое понимание оптической физики и точное владение производственными процессами. CNK Electronics глубоко интегрирует эти основные технологии оптических устройств, чтобы предоставить клиентам комплексные решения, от стандартных продуктов до глубоко настраиваемых ЖК-экранов.
