Точное выравнивание и сборка ячеек: анализ процессов нанесения ПИ-покрытия и трения при производстве ЖК-дисплеев

Полный процесс производства ЖК-дисплея включает более 40 точных этапов, которые можно разделить на пять основных этапов: травление рисунка ITO, формирование выравнивающего слоя (PI-покрытие и натирание), сборка элемента, заполнение и резка жидких кристаллов, а также окончательная проверка и упаковка. Среди них процессы PI-покрытия, выравнивания и сборки элементов служат ключевыми компонентами внешнего интерфейса, играя решающую роль в производстве ЖК-экранов и напрямую влияя на производительность дисплея.

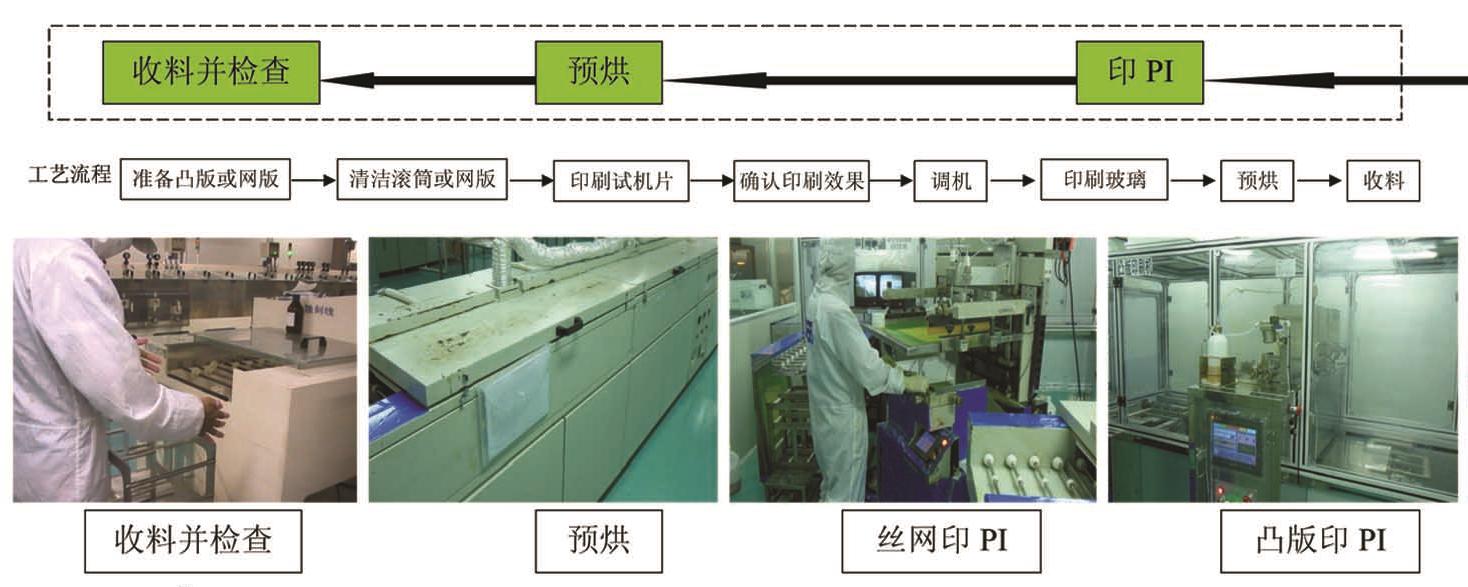

PI-покрытие: создание основы для молекулярного выравнивания

Нанесение выравнивающего слоя на поверхность подложки является первым важным шагом в производстве ЖК-модулей. Используя технологию прецизионного селективного покрытия, полиимид (PI) равномерно наносится на стекло ITO, после чего следует процесс отверждения при строго контролируемой температуре для формирования стабильного выравнивающего слоя. Благодаря превосходной химической стабильности, высокому сопротивлению изоляции и устойчивости к высоким температурам материал PI обеспечивает долгосрочную надежность ЖК-экрана. Точность этого процесса напрямую влияет на качество выравнивания молекул жидких кристаллов на последующих этапах, формируя основу для достижения высокопроизводительного отображения.

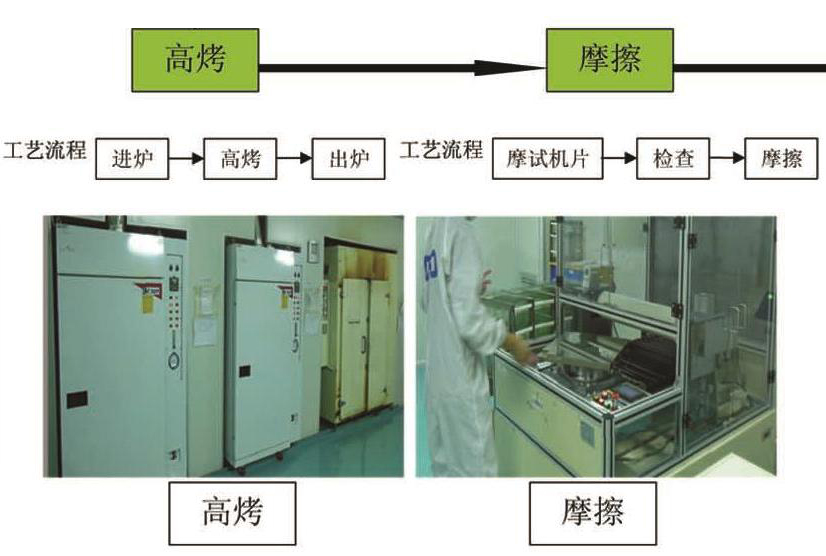

Выравнивающее трение: прецизионный контроль микроструктур

Процесс выравнивания предполагает использование специальной бархатной ткани для протирания поверхности слоя PI в определенном направлении, создавая однородные микроскопические канавки. Эти наноразмерные канавки направляют молекулы жидких кристаллов в заданном направлении, тем самым определяя характеристики угла обзора ЖК-экрана. Важно отметить, что хотя направление трения определяет направление угла обзора, оно не влияет на диапазон углов обзора. Как профессиональные производители ЖК-дисплеев, мы гарантируем, что каждый индивидуальный ЖК-экран достигает желаемых оптических характеристик за счет точного контроля угла трения и давления.

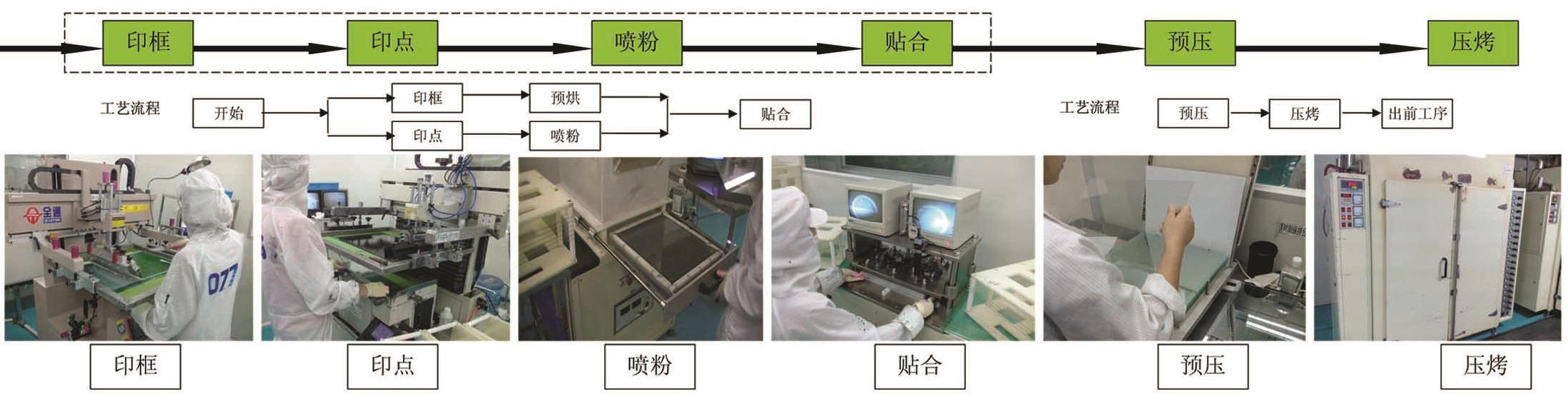

Сборка ячейки: создание стабильной витрины

Процесс сборки ячейки включает в себя три ключевых этапа:

Печать на герметике: точное нанесение герметика с использованием технологии трафаретной печати для формирования герметичной структуры.

Спейсер-спрей: равномерное распределение материалов-спейсеров для точного контроля допуска зазора в ячейках.

Сборка и отверждение: Постоянное соединение верхней и нижней подложек посредством высокотемпературного отверждения.

Эта серия процессов создает стабильное пространство для молекул жидких кристаллов, где точность обработки напрямую влияет на однородность отображения и срок службы ЖК-модуля. В частности, при производстве ЖК-экранов по индивидуальному заказу мы можем регулировать параметры зазора ячеек в соответствии с требованиями заказчика, чтобы оптимизировать производительность дисплея.

Расширение процесса: особая ценность TOP-покрытия

Для высококачественных продуктов STN в процессе нанесения покрытия TOP после фотолитографии добавляется слой SiO2, который одновременно заполняет канавки электродов и обеспечивает изоляцию и улучшение угла обзора. Этот специальный процесс демонстрирует постоянное стремление производителей ЖК-дисплеев к повышению производительности продукции и предоставляет больше технических возможностей для индивидуальных ЖК-экранов.

Используя обширный опыт в процессах PI-покрытия, трения и сборки элементов, CNK Electronics гарантирует, что каждый ЖК-модуль соответствует строгим стандартам качества. Мы стремимся предоставлять надежные решения для отображения клиентам по всему миру посредством точного контроля процессов и комплексных систем качества, обеспечивая постоянное развитие технологий отображения.
