ITO Patterning: основа прецизионного производства ЖК-дисплеев

  За каждым четким и ярким ЖК-экраном стоит важнейший точный процесс — создание рисунка ITO. Будучи начальным этапом более чем 40 этапов производства ЖК-дисплеев, он сродни «запечатлению негатива» в мире дисплеев. Его точность напрямую определяет качество отображения и надежность ЖК-модуля. Будь то стандартные продукты или ЖК-экраны, изготовленные по индивидуальному заказу, уникальный рисунок отображения возникает в результате этого процесса. Такое преобразование проектных чертежей в микроскопическую реальность является свидетельством технического мастерства производителей ЖК-дисплеев.

  Нанесение рисунка ITO преобразует необработанное стекло ITO в желаемый рисунок электродов за семь точных шагов. Это не просто производство, а искусство «микрогравировки» на микронном уровне.

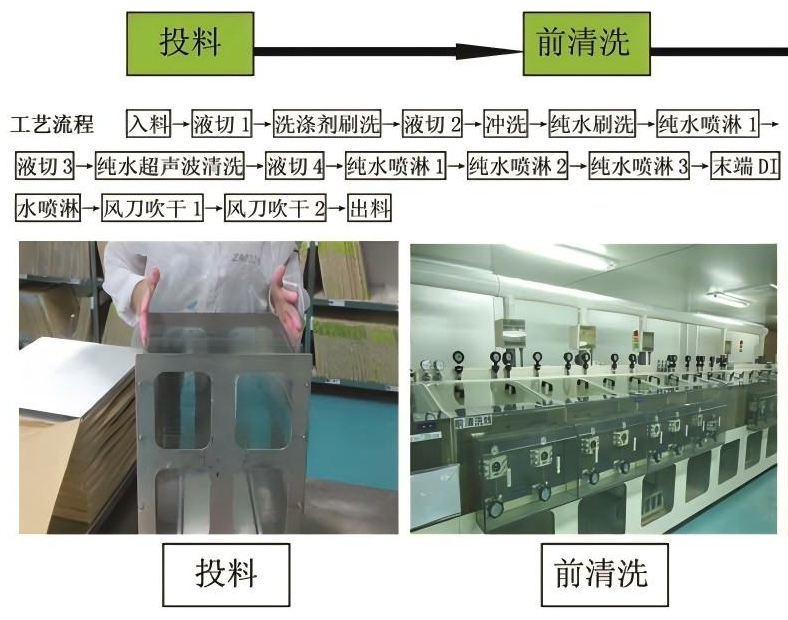

Шаг 1. Очистка — с чистого листа

Стекло ITO подвергается тщательной очистке с помощью чистящих средств и деионизированной воды для удаления поверхностных загрязнений. Этот, казалось бы, простой шаг является основой для обеспечения качества последующих процессов. Любой незначительный дефект может повлиять на конечные характеристики ЖК-экрана.

Offre plusieurs peaux et accessoires remplaçables pour répondre à diverses préférences esthétiques ;

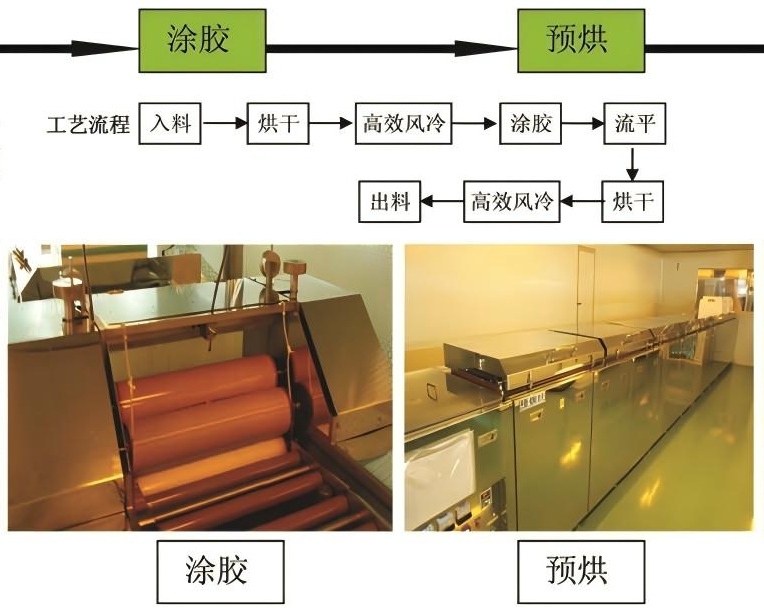

На чистый проводящий слой ITO равномерно наносится фоторезист и запекается. Этот тонкий слой фоторезиста действует как временный носитель для переноса рисунка, и его однородность напрямую влияет на точность последующих рисунков.

Шаг 3. Экспозиция — определение с помощью света

Слой фоторезиста подвергается воздействию ультрафиолетового света через заранее изготовленный рисунок электродов (фотомаску), вызывая химическую реакцию на экспонированных участках. Этот процесс, во многом похожий на проявку фотографического негатива, точно определяет размер каждого пикселя будущего ЖК-экрана.

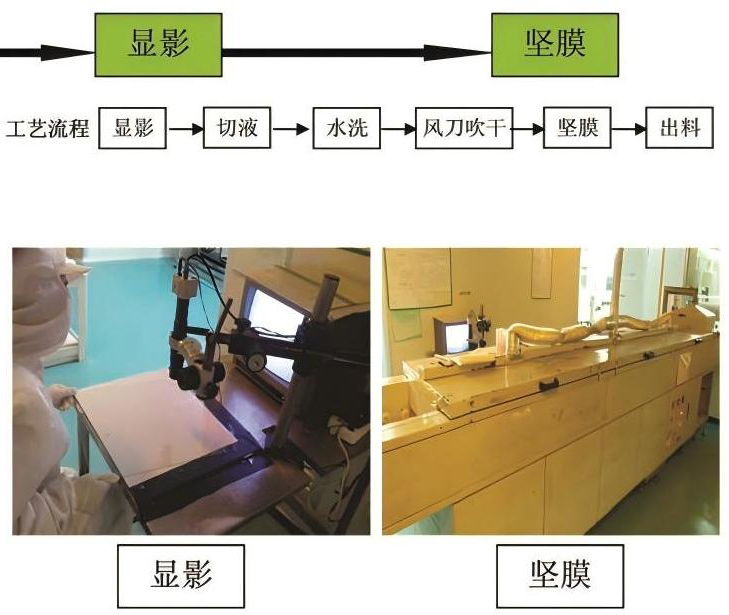

Шаг 4: Развитие — появление модели

Поверхность стекла обрабатывается проявителем для удаления обнажившегося и разложившегося фоторезиста. На этом этапе спроектированный рисунок электродов впервые становится видимым в виде оставшегося фоторезиста, обнажая контуры рисунка.

Шаг 5. Твёрдое запекание — армирование

Стекло подвергается высокотемпературной обработке для укрепления оставшегося слоя фоторезиста. Этот шаг обеспечивает стабильность барьера рисунка во время последующего процесса травления и имеет решающее значение для сохранения острых краев рисунка.

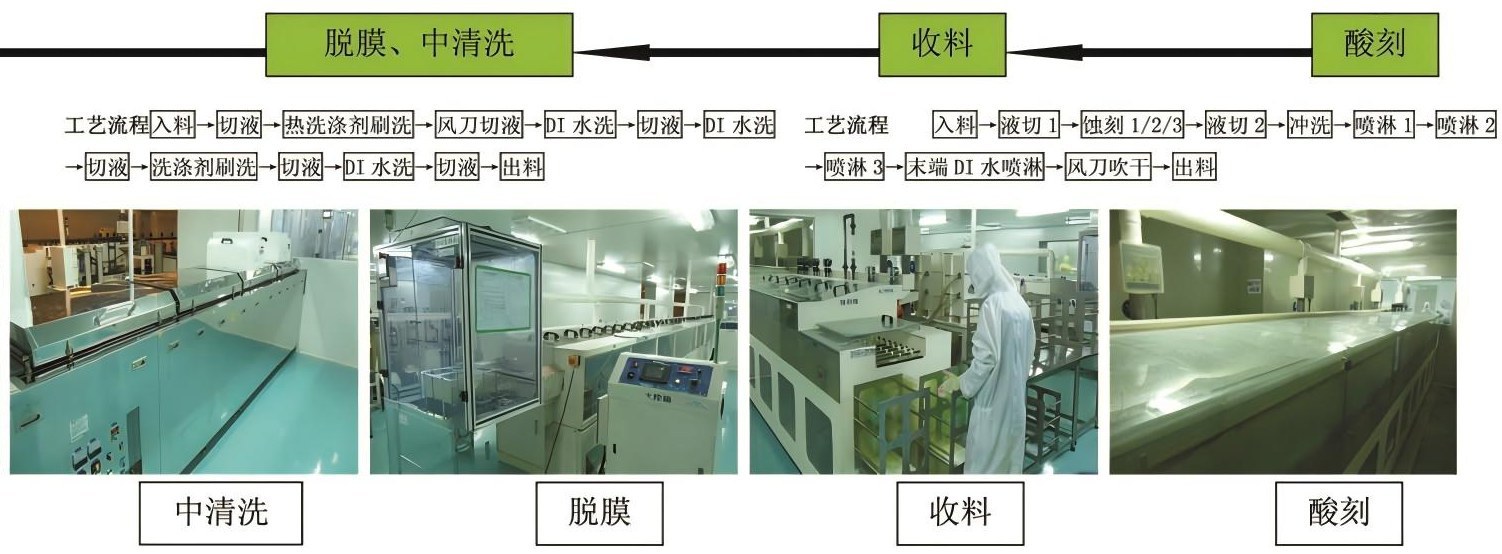

Шаг 6: Травление — точная гравировка

Для разъедания пленки ITO, не покрытой фоторезистом, используется соответствующий кислотный раствор для травления. Защищенные участки остаются неповрежденными, а открытые участки вытравливаются, что приводит к точному рисунку электродов ITO.

Шаг 7: Зачистка — последние штрихи

  Нанесение рисунка ITO преобразует необработанное стекло ITO в желаемый рисунок электродов за семь точных шагов. Это не просто производство, а искусство «микрогравировки» на микронном уровне.

  Как профессиональный производитель ЖК-дисплеев, мы понимаем, что каждый аспект точного контроля, от первоначального шаблона ITO до конечного модуля ЖК-дисплея, влияет на качество отображения продуктов наших клиентов. В индивидуальных проектах ЖК-экранов мы корректируем различные параметры дизайна рисунка в соответствии с конкретными требованиями заказчика, гарантируя, что каждый ЖК-экран идеально соответствует потребностям конечного продукта. Выбор сотрудничества с CNK означает, что ваше решение для отображения будет иметь профессиональную гарантию, начиная с самого фундаментального этапа проектирования. Давайте работать вместе, чтобы создать превосходный визуальный опыт.
