От источника света до качества изображения: подсветка — настоящий «герой за кулисами» ЖК-модуля.

Когда люди говорят о ЖК-дисплеях, первое, что приходит на ум, — это просто «экран». Но полноценный жидкокристаллический модуль (LCM) — это гораздо больше, чем просто жидкокристаллическая панель. Он объединяет микросхемы драйверов, печатную плату и один часто упускаемый из виду, но важный компонент: подсветку.

Подсветка: «световой двигатель», расположенный за экраном.

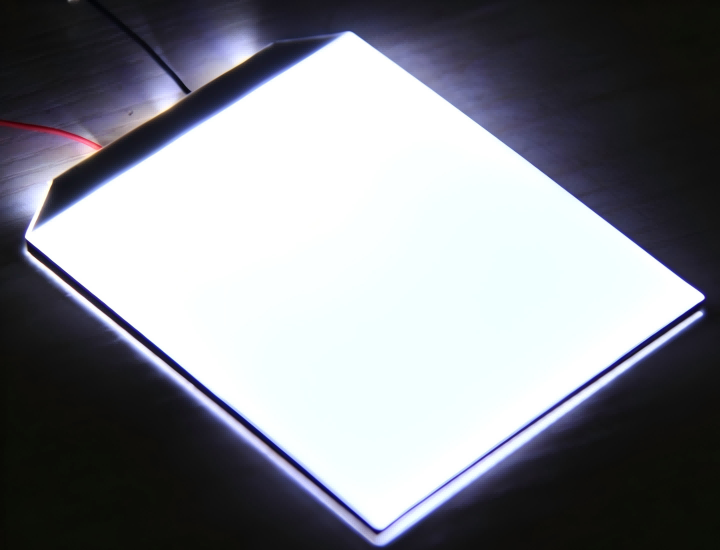

Жидкокристаллический материал сам по себе не излучает свет. Он действует скорее как «световой клапан», полагаясь на систему подсветки, обеспечивающую освещение, прежде чем он сможет отобразить изображение. Основная задача подсветки — преобразовать точечный или линейный источник света в высокооднородный поверхностный источник света.

Яркость, однородность, цветовая температура, энергопотребление — каждый аспект просмотра, который вы замечаете с первого взгляда, поддерживается технологией подсветки.

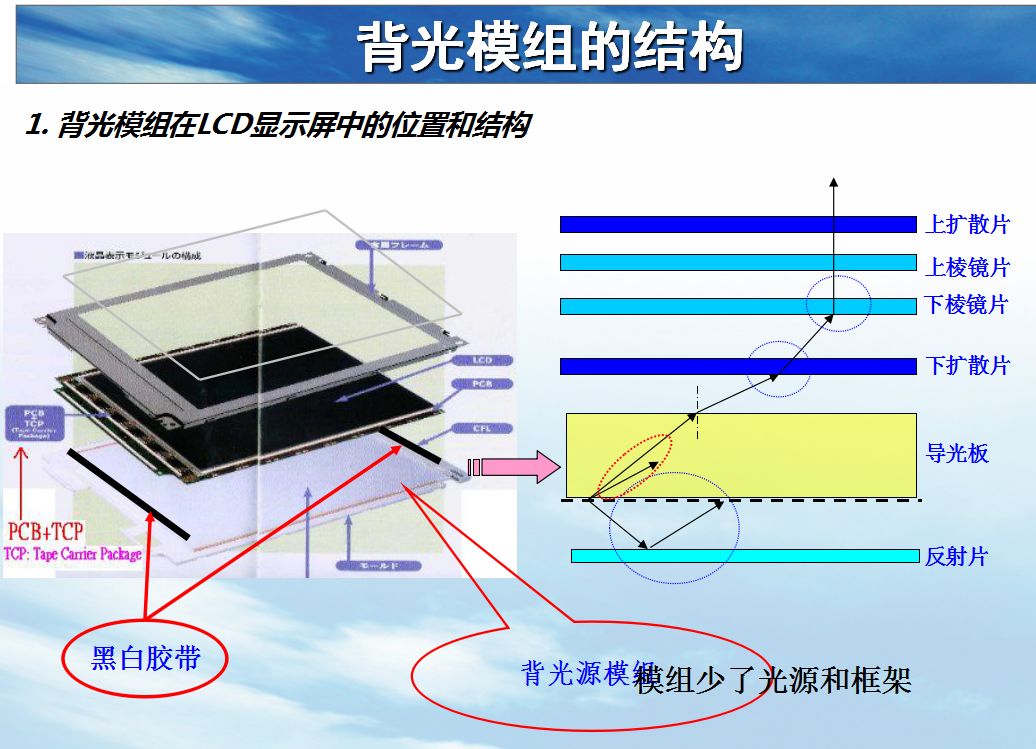

Разборка подсветки: Набор точных оптических систем

Высокоэффективная подсветка является результатом передовых технологий материаловедения и точной оптической техники. Его основные компоненты включают в себя:

Источник света:Происхождение света, определяющее базовую цветовую температуру, яркость и срок службы подсветки.

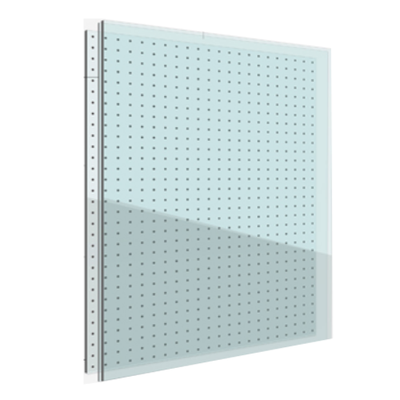

Световодная пластина (LGP):Ключ к равномерному распределению света. Микроструктурированные точки на нижней поверхности рассеивают свет, поступающий с края, по всей плоскости. Точки, отлитые с высокой точностью, обычно обеспечивают лучшие оптические характеристики, чем традиционные напечатанные точки.

Набор оптических пленок:Пленки рассеивателя, пленки для повышения яркости (BEF) и отражающие листы работают вместе, устраняя перегревы, повышая эффективность фронтального светового потока и обеспечивая однородность.

Структурный каркас и световой щит:Обеспечьте стабильную механическую опору и надежные электрические соединения.

В зависимости от конструкции подсветка делится на два основных технологических направления:

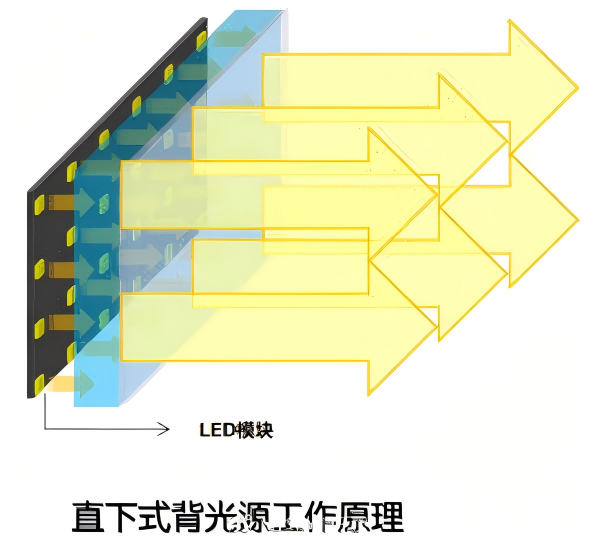

Прямое освещение:Светодиодные матрицы расположены непосредственно под световодной пластиной для прямого освещения. Это обеспечивает высокую яркость и поддерживает локальное управление затемнением.

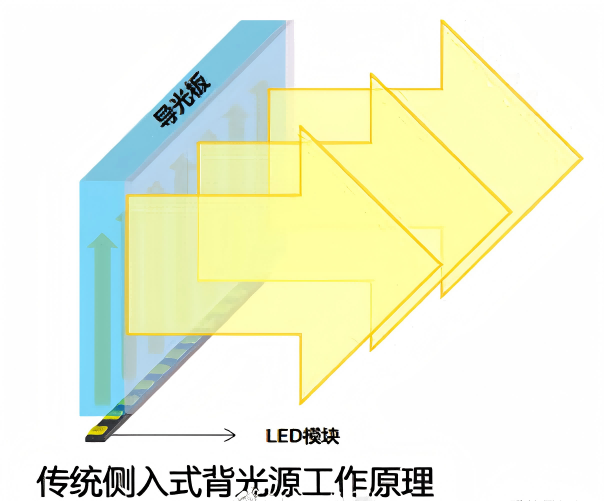

Edge-Lit:Светодиодные полосы расположены по бокам световодной пластины. Свет проникает с края и отражается вперед через пластину, что делает это ключом к созданию сверхтонких конструкций.

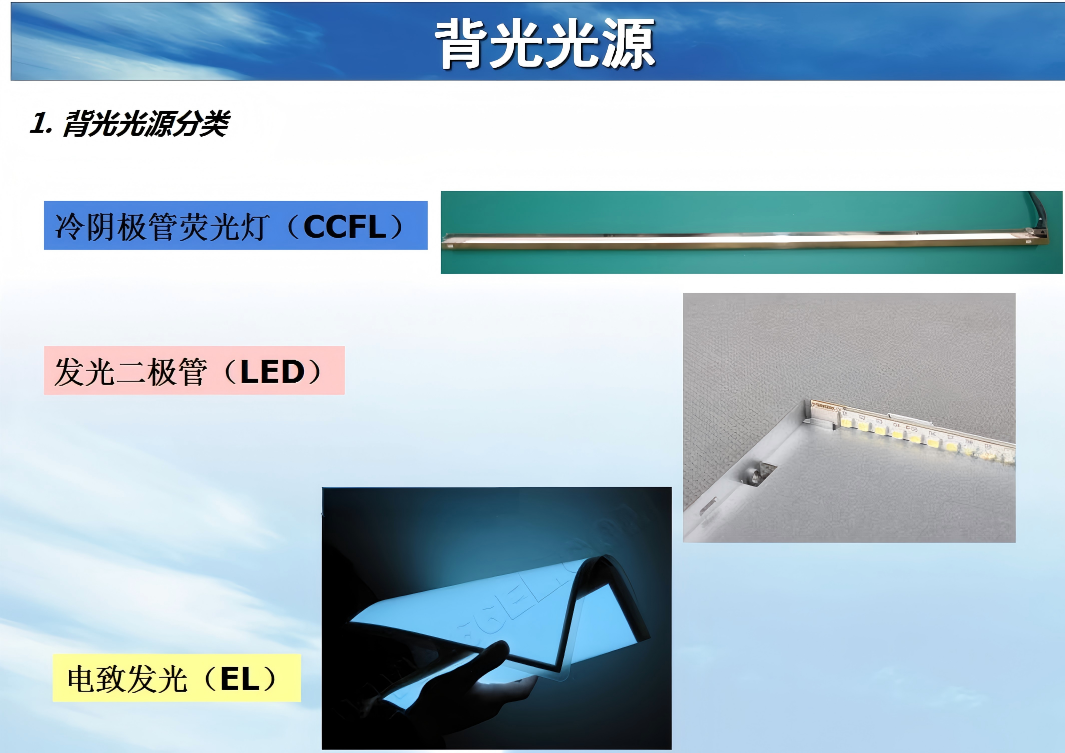

Три типа источников света, каждый со своими преимуществами.

Светодиодная подсветка:Высокая яркость, длительный срок службы (более 30 000 часов при боковой подсветке), низкое энергопотребление и тонкий форм-фактор. Это основной выбор для всего: от бытовой электроники до промышленных дисплеев.

EL (электролюминесцентная) подсветка:Ультратонкий, идеально однородный по всей поверхности, гибкий/сгибаемый. Он остается незаменимым для индивидуальных ЖК-дисплеев и гибких дисплеев.

CCFL (люминесцентная лампа с холодным катодом) Подсветка:В потребительских товарах они в значительной степени заменены светодиодами, но по-прежнему ценны в некоторых профессиональных дисплеях благодаря превосходной насыщенности и однородности цвета.

Техническое резюме

Подсветка — это гораздо больше, чем просто компонент освещения. От выбора материала и оптического дизайна до выбора источника света и совершенствования структурных процессов — каждая деталь влияет на конечные характеристики дисплея.

Для производителей, стремящихся создавать высококачественные дисплеи, глубокий опыт в области технологий подсветки является основой дифференциации продукции, удовлетворения требований высококачественных индивидуальных ЖК-дисплеев и обеспечения того, чтобы каждый экран соответствовал своим визуальным ожиданиям.

Подсветка — это настоящий незамеченный герой ЖК-модулей, от источника света до качества изображения. Понимание технологии подсветки – это, в конечном итоге, понимание того, что делает дисплей отличным.
