LCM: механизм отображения интеллектуальных устройств — углубленный анализ технического ядра ЖК-модулей

В современных электронных устройствах ЖК-экран служит средством представления информации, и его производительность напрямую влияет на удобство использования. Однако основной технологией, которая действительно определяет качество и надежность дисплея, является LCM (ЖК-модуль). В этой статье представлено углубленное исследование технической архитектуры LCM и их решающей роли в области дисплеев.

Техническое определение и состав LCM

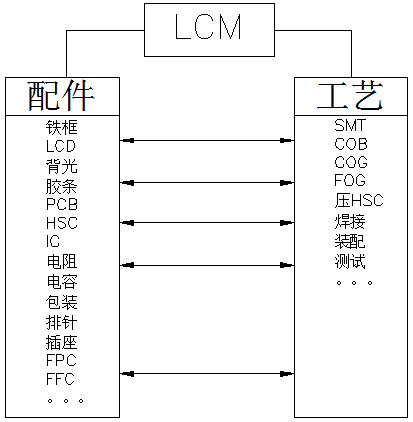

LCM (ЖК-модуль) — это высокоинтегрированное решение для отображения, которое органично сочетает в себе жидкокристаллические устройства отображения, схемы управления, микросхемы управления, подложки печатных плат, системы подсветки и структурные компоненты. Эта интегрированная конструкция не только упрощает процесс сборки для OEM-производителей, но, что более важно, обеспечивает оптимальное соответствие производительности системы отображения.

С технической точки зрения стандартный LCM включает в себя следующие основные компоненты:

Ядро дисплея: ЖК-экран и чипы привода

Схема системы: печатная плата, резисторы, конденсаторы и другие пассивные компоненты.

Система соединений: гибкие цепи FPC/FFC, штыревые разъемы и розетки.

Конструктивная система: Металлический каркас, прокладки, модули подсветки.

Анализ основных производственных процессов

В процессе производства LCM сочетание различных специализированных технологий обеспечивает стабильное производство:

Процесс поверхностного монтажа

Обеспечивает высокую плотность размещения компонентов, обеспечивая точность и согласованность соединений цепей. Это фундаментальный процесс в современном производстве электроники, обеспечивающий стабильную основу для управления дисплеем.

Процесс COG

Непосредственно прикрепляет микросхему привода к стеклянной подложке. Этот процесс значительно уменьшает размер модуля и повышает надежность соединения, что делает его пригодным для приложений со строгими требованиями к пространству.

Процесс тумана

Обеспечивает точное соединение между гибкими цепями и стеклянной подложкой. Эта технология требует чрезвычайно высокой точности выравнивания для обеспечения стабильной передачи сигнала.

Процесс УДАРА

Прикрепляет микросхемы непосредственно к печатной плате и защищает их смоляным уплотнением. Этот процесс повышает механическую прочность модуля и его защиту от помех.

Технический анализ диверсифицированных структурных решений

Структурное решение LCM, являющегося ядром системы отображения, напрямую определяет область его применения и производительность:

Базовые решения COG

LCD + COGIC: самая компактная конструкция

LCD + COGIC + PIN: Обеспечивает надежное контактное соединение.

LCD + COGIC + FPC: обеспечивает гибкую компоновку схемы.

LCD + COGIC + HSC: повышает надежность разъема.

Решение для склеивания TAB

Для соединения TCP и стекла используется анизотропная проводящая пленка, обеспечивающая превосходную производительность в конкретных приложениях.

Решение для интеграции COB

Связи закрепляют микросхемы непосредственно на печатной плате, обеспечивая более высокую адаптацию к окружающей среде и механическую стабильность модуля. В сочетании с сенсорной функциональностью (ЖК-дисплей + COBIC + TK) он может удовлетворить сложные требования приложений взаимодействия человека и машины.

Технические соображения для индивидуальной разработки

При разработке нестандартных ЖК-экранов необходимо всесторонне учитывать множество технических аспектов:

Параметры производительности дисплея: разрешение, глубина цвета, время отклика.

Адаптивность к окружающей среде: диапазон рабочих температур, виброустойчивость.

Совместимость интерфейса: соответствие требованиям к сигналу главной платформы управления.

Показатели энергоэффективности: соблюдение энергетического баланса конечной продукции

Благодаря научному проектированию на уровне системы пользовательские ЖК-экраны могут идеально соответствовать техническим требованиям конкретных сценариев применения, обеспечивая дифференцированное отображение конечных продуктов.

Тенденции развития технологий

Благодаря постоянному развитию технологий отображения LCM развиваются в сторону более высокой интеграции, более низкого энергопотребления и более высокой функциональности. Новые модули человеко-машинного взаимодействия HMI глубоко интегрируют сенсорные, дисплейные и вычислительные функции, обеспечивая более интуитивно понятный интерактивный интерфейс для интеллектуальных устройств.
