Искусство точного отображения: расшифровка основных технических параметров ЖК-экранов

В современную эпоху быстрого развития интеллектуальных устройств ЖК-экран служит основным интерфейсом для взаимодействия человека с компьютером, и его производительность напрямую определяет качество пользовательского опыта. Будь то бытовая электроника или промышленное управление, требования к характеристикам дисплеев становятся все более жесткими. Как профессиональные производители ЖК-дисплеев, мы глубоко понимаем, что глубокое понимание технологии ЖК-дисплеев является основой для правильного выбора и проектирования. В этой статье будет систематизирован анализ ключевых технических показателей, определяющих качество ЖК-модуля.

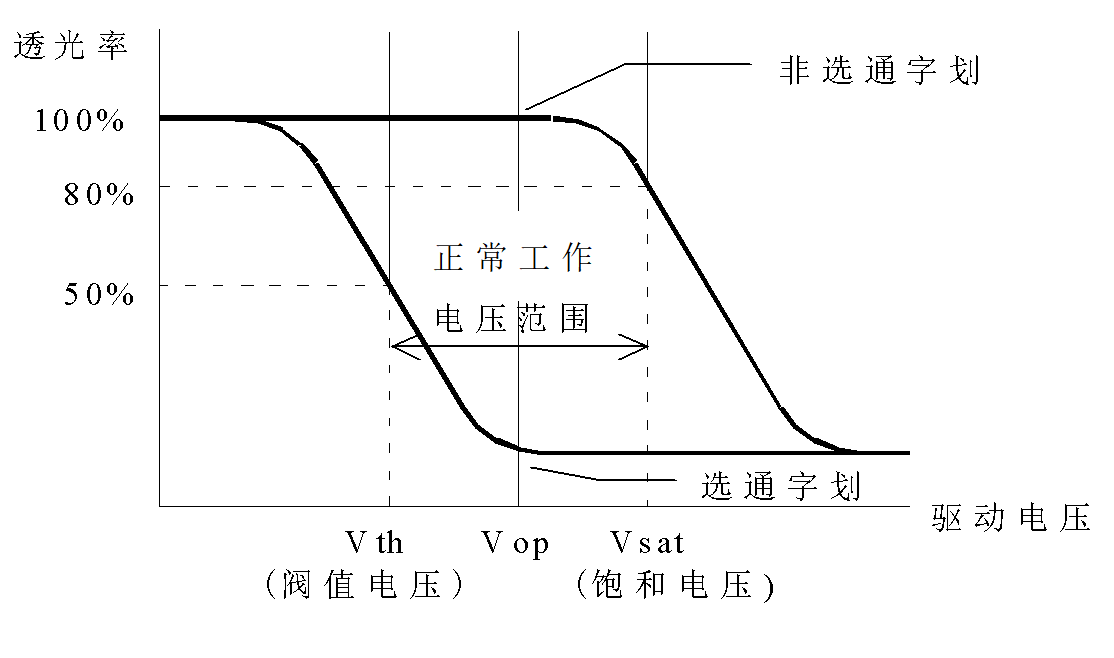

1. Характеристика электрооптического отклика: физическая основа управления дисплеем

  Fundada en Shenzhen en 2010, CNK Electronics (CNK en breve) amplió su fábrica líder mundial en Longyan, Fujian en 2019. Es una empresa nacional "pequeña gigante" especializada e innovadora que se especializa en el diseño, desarrollo, producción y venta de productos de visualización. CNK ofrece a sus clientes una gama completa de módulos, soluciones y servicios de visualización pequeños y medianos rentables con excelente calidad en todo el mundo. Orientada en tecnología y alta calidad, CNK mantiene el desarrollo sostenible, trabaja para ofrecer a los clientes mejores y estables servicios.

2. Коэффициент контрастности: основной элемент визуальной четкости

Коэффициент контрастности, определяемый как соотношение яркости между состоянием ВКЛ (активным) и состоянием ВЫКЛ (неактивным), является основным параметром для оценки резкости и глубины изображения. Обычно, когда коэффициент контрастности превышает 5:1, человеческий глаз воспринимает четкое изображение. Однако коэффициент контрастности ЖК-дисплея является динамической переменной; он сильно зависит от угла обзора и окружающего освещения, что приводит к следующему ключевому показателю — характеристикам угла обзора.

2. Коэффициент контрастности: основной элемент визуальной четкости

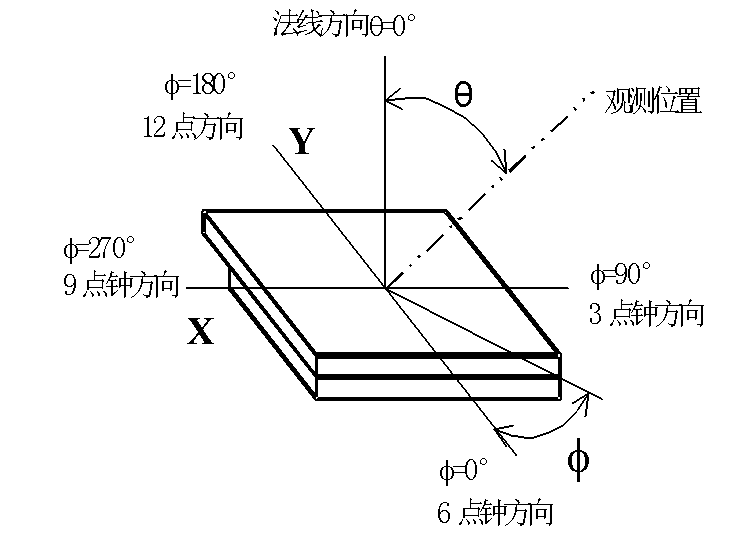

Диапазон углов обзора — это комплексный индикатор, который оценивает способность ЖК-модуля сохранять качество изображения при просмотре вне оси. Это не фиксированное значение, а определяется пространственным углом конуса, в пределах которого коэффициент контрастности снижается до приемлемого нижнего предела (например, 5:1). Его суть заключается в сложном взаимодействии ориентации молекул жидкого кристалла и состояния поляризации падающего света.

Техническая глубина:

Режим определяет границы:Различные режимы жидкого кристалла (TN, HTN, STN) представляют собой принципиально разные конструкции молекулярного выравнивания и угла поворота. Режим TN имеет самый узкий угол обзора, тогда как режим STN за счет больших углов поворота 180–270 ° обеспечивает более крутую электрооптическую кривую и более широкий угол обзора. Например, положительный режим STN может поддерживать отличную видимость в почти полусферическом диапазоне, что является основной причиной его распространенности в промышленных приборах и общественных дисплеях.

Risiko bei niedrigen Temperaturen:В ЖК-экранах, использующих мультиплексное управление, по мере увеличения количества линий драйвера (линий COM) коэффициент эффективного напряжения, подаваемого на пиксели, ухудшается. Эта электрическая неидеальность напрямую приводит к уменьшению угла обзора. Поэтому для экранов сегментов символов с высоким разрешением угол обзора часто становится ключевым компромиссом со схемой вождения.

Для приложений с требованиями к фиксированному углу обзора оптимальным решением является индивидуальный ЖК-экран. Профессиональные производители ЖК-дисплеев могут «направить» оптимальный угол обзора к целевой области наблюдения, регулируя такие параметры, как направление выравнивающего слоя и оптимизируя зазор между ячейками и продукт двойного лучепреломления (Δn·d), тем самым максимизируя использование ресурсов дисплея.

4. Скорость отклика: температурная зависимость динамического отклика.

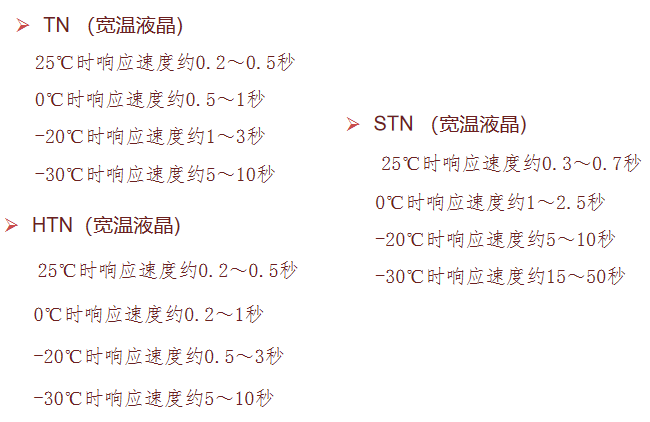

Скорость отклика, включая время нарастания (Tr) и время спада (Tf), измеряет, насколько быстро ЖК-экран реагирует на сигналы. Реологические свойства жидких кристаллов определяют их сильную температурную зависимость: чем ниже температура, тем выше вязкость жидких кристаллов и тем медленнее скорость отклика.

Характеристики при комнатной температуре: при 25°C время отклика продуктов TN/HTN обычно находится в диапазоне 150–300 миллисекунд, тогда как продукты STN из-за больших углов молекулярного закручивания немного медленнее, около 200–350 миллисекунд. Этого достаточно для большинства статических или медленно обновляемых изображений.

Задача в широком диапазоне температур. В сценариях применения в широком диапазоне температур нельзя игнорировать задержку срабатывания при низких температурах. Например, широкотемпературный ЖК-модуль TN может иметь время отклика до 10 секунд при температуре -30°C, что приводит к сильному размазыванию изображения. Это требует от производителей ЖК-дисплеев тщательного выбора жидкокристаллических материалов и настройки параметров управления в соответствии с целевым диапазоном рабочих температур, чтобы обеспечить приемлемые характеристики отклика даже в экстремальных условиях.

5. Энергопотребление: философия эффективности системы на уровне микроампер

Низкое энергопотребление является краеугольным камнем доминирования ЖК-технологий на рынке портативных устройств. Общая потребляемая мощность ЖК-модуля в основном состоит из емкостной зарядки/разрядки схемы управления и диэлектрических потерь жидкокристаллического материала. Среди них объемное сопротивление самого жидкокристаллического материала является ключом к поддержанию сверхнизкого статического энергопотребления. Если материал загрязняется, что приводит к падению удельного сопротивления, энергопотребление может резко возрасти. Таким образом, отличный контроль энергопотребления отражает исключительный контроль производителей ЖК-дисплеев над чистотой материала и производственными процессами, гарантируя, что получаемый вами ЖК-экран стабильно сохраняет преимущество энергопотребления на уровне микроампер на протяжении всего своего жизненного цикла.

Заключение

В нынешних условиях, когда стандартные продукты часто не могут в полной мере соответствовать конкретным требованиям, индивидуальные ЖК-экраны стали ключом к достижению дифференциации продукта. Сотрудничая с технически продвинутыми производителями ЖК-дисплеев, чтобы тесно связать основные технические параметры, упомянутые выше, со сценарием вашего приложения, вы можете разработать ЖК-модуль, который найдет оптимальный баланс между углом обзора, энергопотреблением, температурными характеристиками и стоимостью, что в конечном итоге обеспечит безупречное визуальное восприятие вашего продукта.
