Точный танец света и тени: исследование внутреннего устройства технологии ЖК-дисплеев

Во всех уголках цифровой эпохи жидкокристаллические дисплеи незаметно изменили наше визуальное восприятие благодаря своему уникальному очарованию. Эта, казалось бы, простая, но глубоко научная технология демонстрирует идеальную интеграцию технологий и искусства посредством сложного «танца света и тени».

Жидкие кристаллы: интеллектуальный мост между светом и электричеством

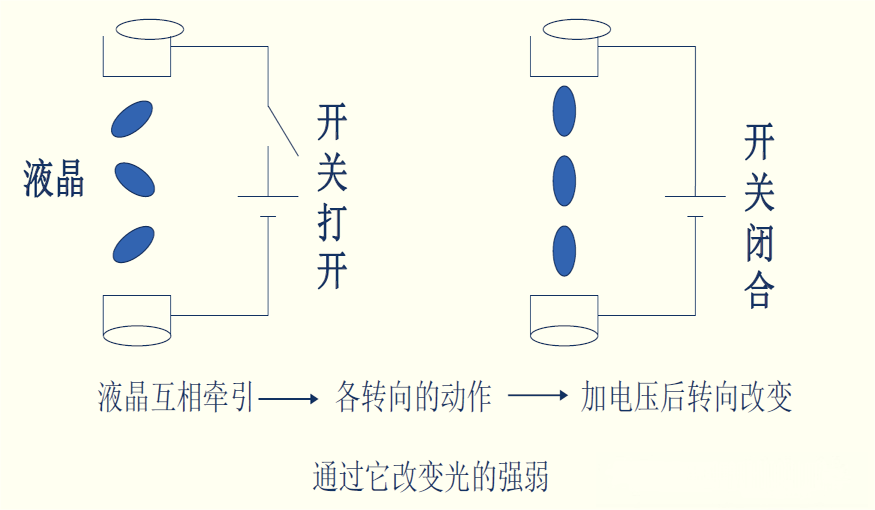

  Главными героями этого спектакля являются жидкие кристаллы, эти замечательные материалы, существующие между твердым и жидким состояниями. Их молекулы сохраняют регулярное расположение кристаллов, обладая при этом текучими характеристиками жидкостей. Когда свет проходит через эти упорядоченные молекулы, происходит чудесная трансформация — направление поляризации света точно контролируется. Еще более удивительным является то, что это управление можно регулировать напряжением: чем выше напряжение, тем больше угол переворота молекул жидкого кристалла, и, следовательно, соответственно изменяется светопропускание. Эта сложная электрооптическая характеристика лежит в основе технологии ЖК-дисплеев.

Поляризаторы: нежная симфония световых врат

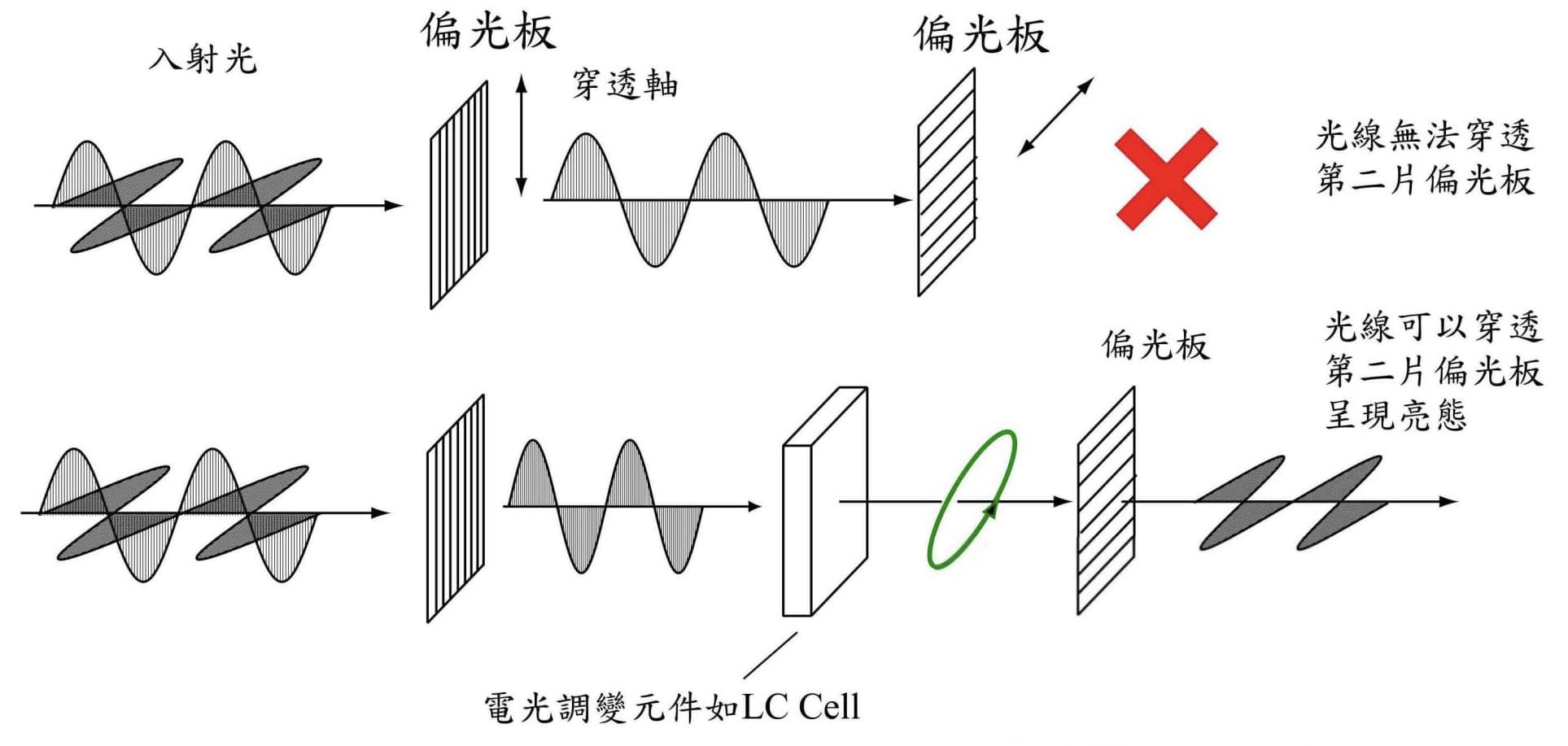

  Поляризаторы играют решающую роль в усилении этого танца света и тени. Они действуют как идеально синхронизированные партнеры в танце, расположенные во взаимно перпендикулярных направлениях. Когда естественный свет проходит через первый поляризатор и становится линейно поляризованным, молекулы жидкого кристалла определяют, насколько нужно повернуть этот свет в зависимости от приложенного напряжения. Если повернутый свет совпадает с направлением второго поляризатора, он проходит сквозь него плавно; в случае смещения свет блокируется. Эта точная координация обеспечивает плавные переходы от яркости к темноте.

Прецизионная структура: идеальная многослойная сцена

  За этой производительностью стоит тщательно продуманная многоуровневая архитектура. Две стеклянные подложки, покрытые прозрачными проводящими пленками, образуют платформу столика, между которой заполнен тонкий слой жидкокристаллического материала. Периферийные уплотнительные структуры обеспечивают идеальную работу жидкого кристалла, а поверхностные поляризаторы действуют как сценический занавес, регулируя конечный визуальный эффект. Каждый компонент выполняет свою функцию, коллективно поддерживая это зрелище света и тени.

TFT-матрица: прецизионный проводник пикселей

  Настоящий интеллект проявляется в точном управлении на уровне пикселей. Массив тонкопленочных транзисторов (TFT) работает как сложная система команд, где каждый пиксель оснащен независимым TFT-переключателем. Когда поступают сигналы сканирования, активируются соответствующие транзисторы, позволяя записывать сигналы данных; после записи сигнала транзисторы отключаются, полагаясь на накопительные конденсаторы для поддержания стабильности напряжения. Если взять в качестве примера экран с разрешением 1024×768, то на самом деле он содержит более 2,35 миллиона таких микроконтроллеров, которые работают согласованно с поразительной скоростью для достижения точного рендеринга изображения.

Путешествие воображения: от белого света к красочному миру

  Весь процесс визуализации напоминает тщательно поставленный балет: подсветка излучает равномерный белый свет, который проходит через контролируемый слой жидкого кристалла, подвергается модуляции поляризации, а затем разлагается на основные цвета красный, зеленый и синий с помощью цветных фильтров. Эти базовые цвета различной интенсивности смешиваются в разных пропорциях, в конечном итоге представляя перед нашими глазами яркий, красочный мир. Примечательно, что сам ЖК-дисплей не излучает свет; он действует скорее как интеллектуальный световой клапан, достигая эффектов отображения за счет точного управления прохождением подсветки.

В эпоху постоянно развивающихся технологий активных светоизлучающих дисплеев ЖК-дисплеи по-прежнему сохраняют важные позиции благодаря своим уникальным преимуществам. Они учат нас, что самые элегантные решения часто предполагают не создание света, а разумное управление им. Это стремление к точному управлению не только воплощает в себе вершину инженерных технологий, но и демонстрирует глубокое понимание человечеством взаимодействия света и материи. Поскольку технология продолжает развиваться, эта классическая ЖК-технология продолжает процветать с новой силой в новых областях применения.
