Раскрытие основных процессов AMOLED: как передовые технологии отображения формируют будущее

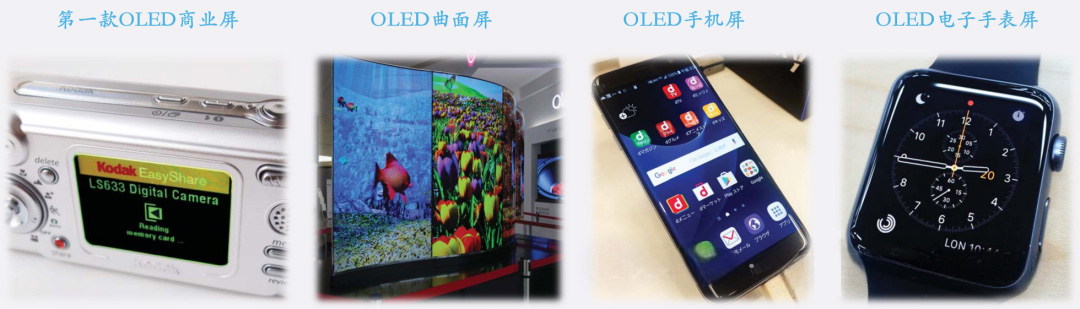

 На рынке бытовой электроники малого и среднего размера технология отображения AMOLED стала предпочтительным выбором для высококачественных смартфонов, носимых устройств и продуктов с изогнутым экраном благодаря своим преимуществам, таким как высокая контрастность и гибкая гибкость.

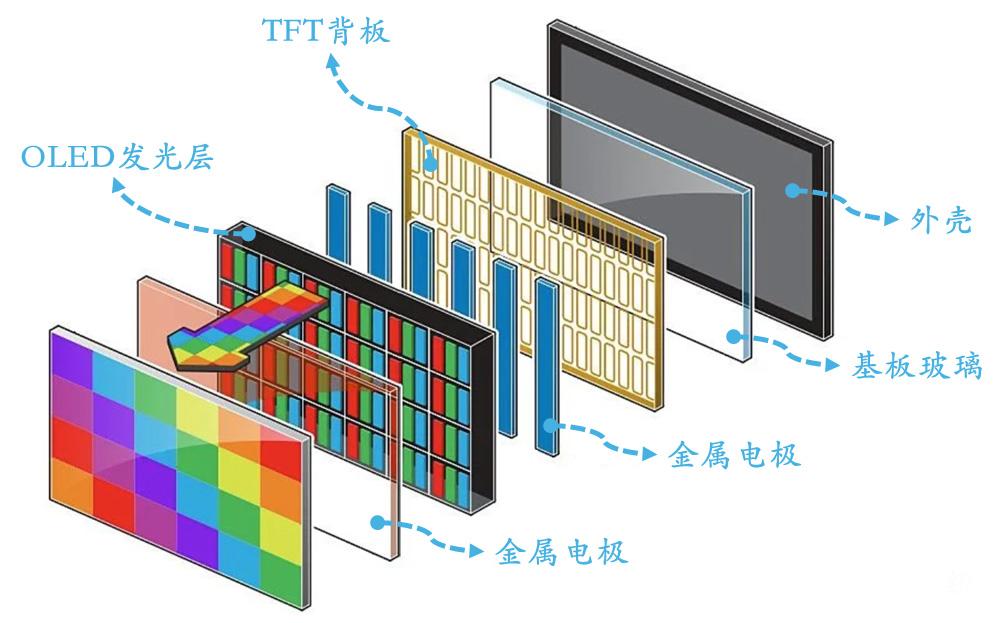

  Его основная структура включает в себя светоизлучающий слой OLED, объединительную плату TFT, металлические электроды, стеклянную подложку и корпус.

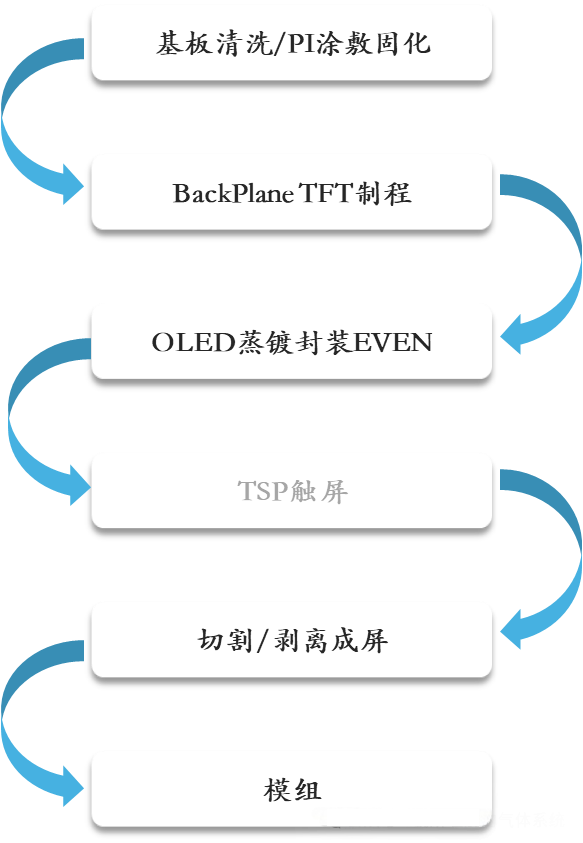

  Гибкий процесс производства AMOLED включает в себя такие ключевые этапы, как очистка подложки/PI-покрытие, подготовка объединительной платы TFT, испарение и инкапсуляция OLED, интеграция сенсорного модуля, лазерное извлечение и сборка модуля.

  Как компания, специализирующаяся на исследованиях, разработке и производстве технологий отображения, CNK Electronics Co., Ltd.始终 остается в авангарде технологий, предоставляя клиентам разнообразные решения для отображения, включая OLED-модули, ЖК-экраны и индивидуальные ЖК-экраны.

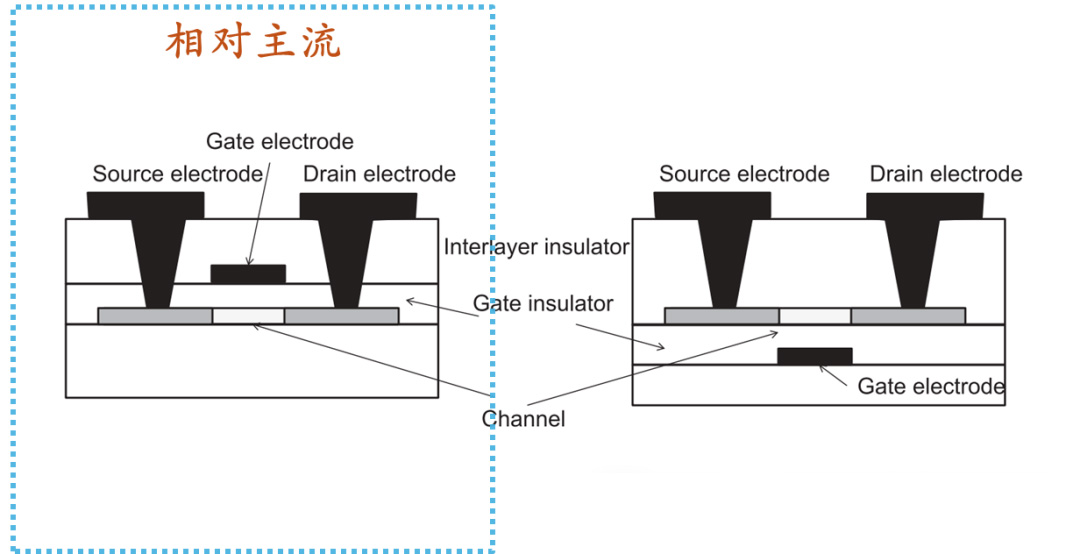

  Основной производственный процесс AMOLED включает в себя несколько высокотехнологичных процессов. В процессе объединительной платы TFT (BP) технология низкотемпературного поликристаллического кремния (LTPS) стала основной из-за его высокой подвижности электронов. Процесс создания структуры верхнего затвора включает такие этапы, как осаждение буферного слоя, имплантация ионов канала, кристаллизация с помощью лазерного отжига (ELA), распыление металла затвора и имплантация исток-сток. Специальные газы играют решающую роль в осаждении, модификации и травлении тонких пленок: например, в процессах PECVD используются SiH₄/N₂O/NH₃ для осаждения тонких пленок a-Si/SiNx/SiOx; В атомно-слоевом осаждении (ALD) используются ТМА и H₂O для формирования инкапсуляционных слоев Al₂O3; Сухое травление обеспечивает высокоточное формирование рисунка с помощью таких газов, как CF4/SF6/Cl2, где BCl3 используется для восстановления слоев оксидов металлов, а Cl2 образует летучие продукты травления, обеспечивая чистый и эффективный процесс.

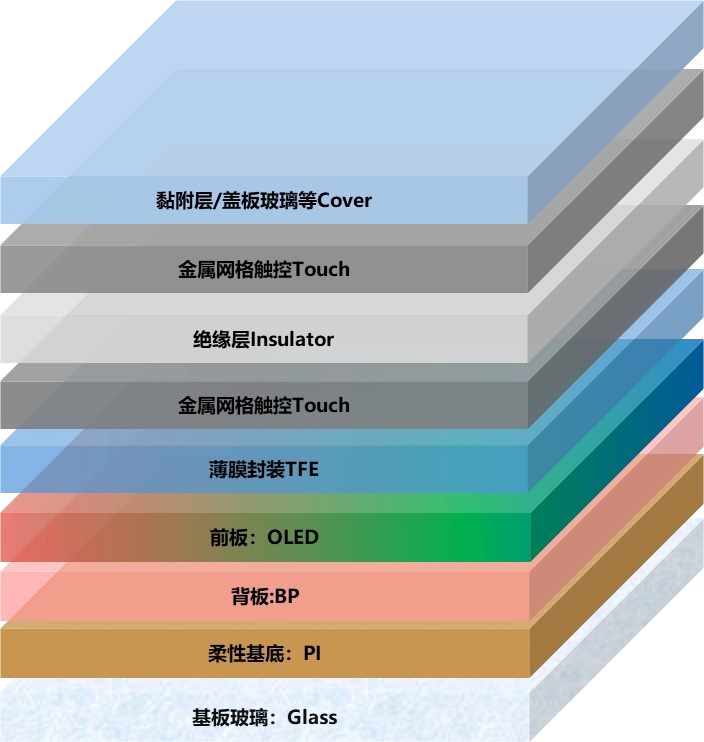

  В гибком производстве AMOLED лазерный отрыв (LLO) и тонкопленочная инкапсуляция (TFE) имеют решающее значение для надежности продукта. В процессе LLO используется эксимерный лазер XeCl с длиной волны 308 нм для отделения гибкой подложки PI от стеклянной подложки, а в технологии TFE используются многослойные тонкие пленки для блокирования влаги и кислорода, что продлевает срок службы устройства.

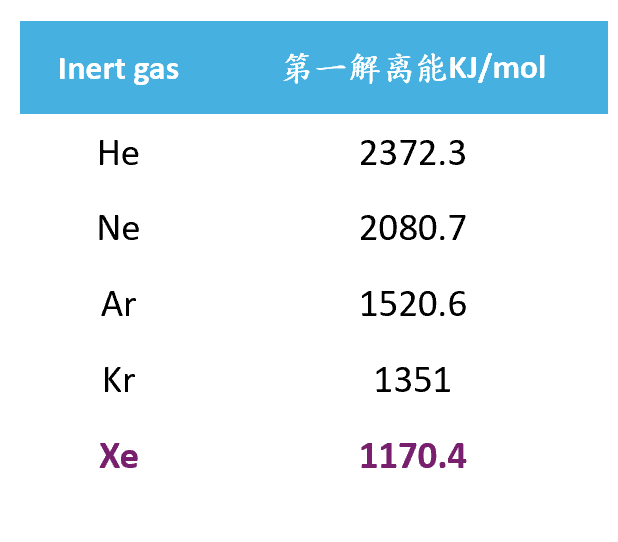

  Кроме того, в процессе ионной имплантации (IMP) BF3/PH3/H2 используется для создания легирующих атомов, а Xe служит нейтрализующим газом для предотвращения накопления заряда.

  По мере того как технология отображения развивается в сторону гибкости и высокого разрешения, требования к сложности и точности производственного процесса AMOLED продолжают расти. Объединяя преимущества технологий AMOLED и LCD, CNK Electronics постоянно оптимизирует производительность и надежность модулей взаимодействия человека и машины HMI, предоставляя инновационные решения отображения для бытовой электроники, промышленного контроля и других областей.
