Поляризаторы: «оптические стражи» ЖК-экранов

Когда вы восхищаетесь ярким изображением на ЖК-экране, кажущаяся обычной тонкая пленка играет решающую, но часто невидимую роль — поляризатор. Этот сложный оптический компонент действует как точный «привратник», тщательно контролирующий вход и выход света, что делает его незаменимым для технологии жидкокристаллических дисплеев (ЖКД).

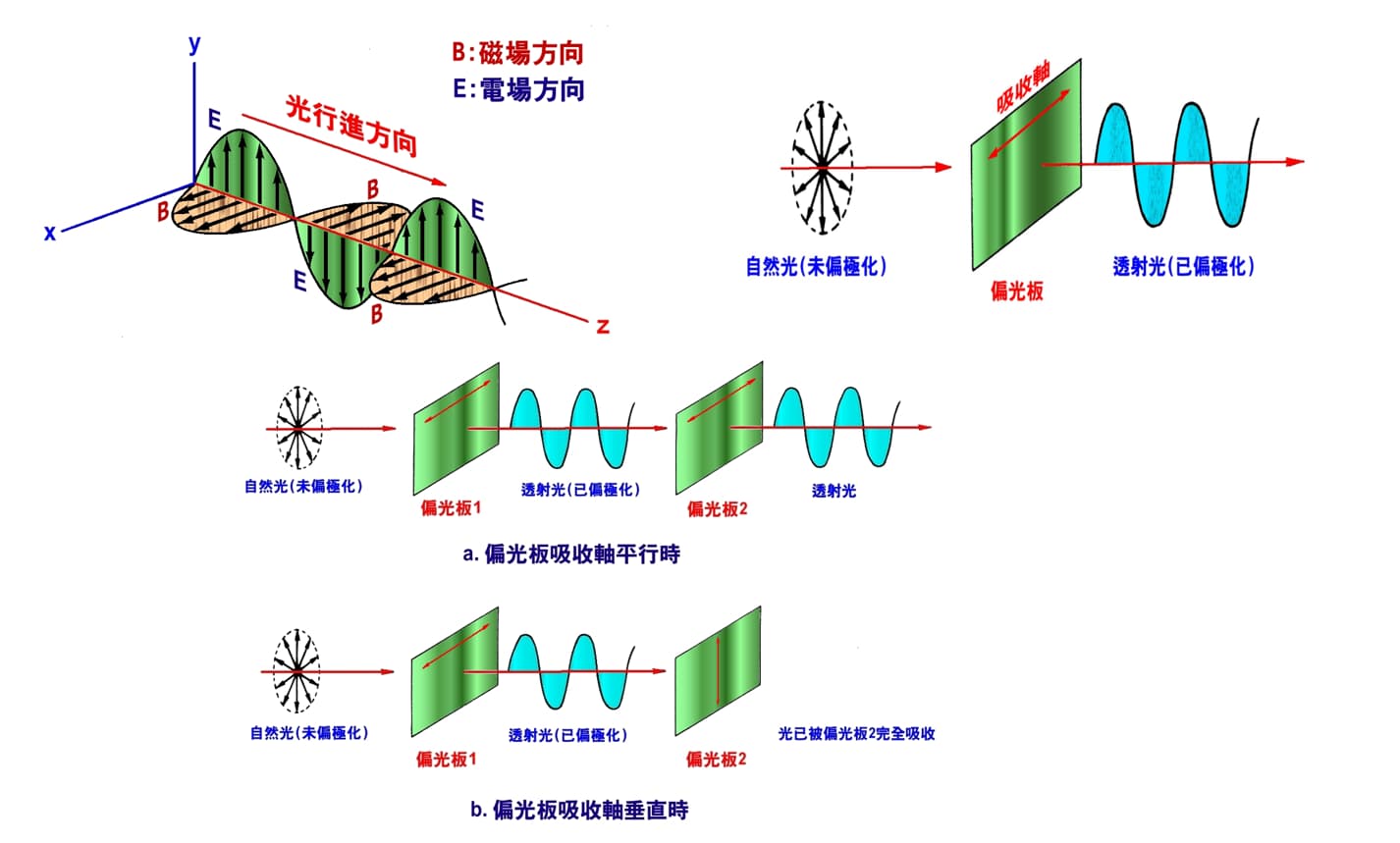

Двунаправленные световые ворота

В ЖК-дисплеях для освещения используются блоки подсветки. Основная функция поляризатора двоякая:

Входная фильтрация (нижний поляризатор): преобразует хаотичный неполяризованный естественный свет от подсветки в поляризованный свет с равномерным направлением вибрации.

Управление выходом (верхний поляризатор): обычно ориентировано под углом 90 градусов перпендикулярно нижнему поляризатору. Свет может пройти только в том случае, если молекулы жидкого кристалла успешно поворачивают направление поляризации, чтобы оно соответствовало «условию прохождения» верхнего поляризатора, создавая светлые/темные узоры, которые формируют видимое изображение.

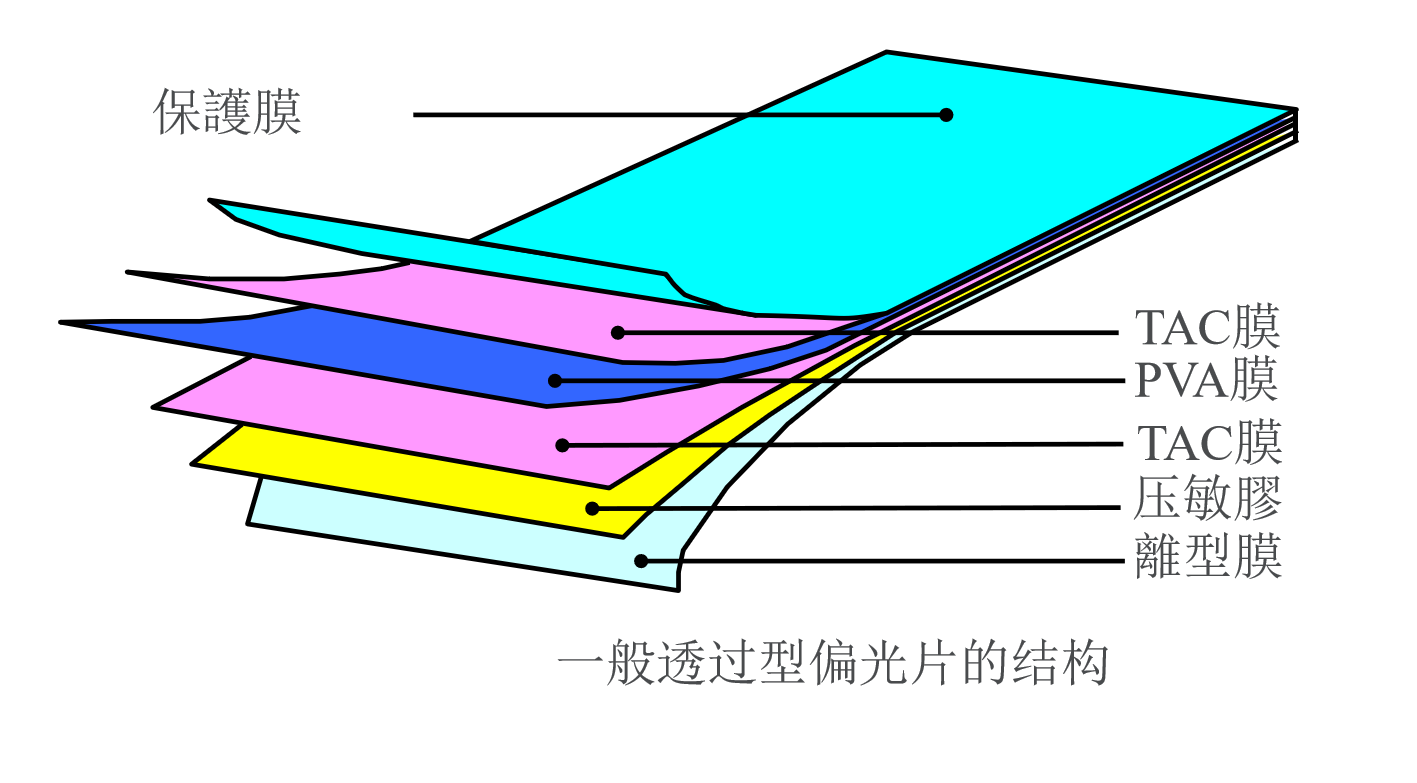

Прецизионная пятислойная структура «сэндвич»

Поляризатор представляет собой тщательно спроектированный композит из пяти функциональных слоев:

Пленка TAC (триацетилцеллюлоза – верхний и нижний слои): действует как «надежный экран» и «оптический компенсатор». Обеспечивает физическую защиту (устойчивость к царапинам, влаге) и компенсирует оптические искажения за счет низкого свойства оптического замедления, обеспечивая чистоту цвета и минимальные искажения изображения.

Пленка ПВА (поливиниловый спирт — основной слой): «генератор поляризованного света». В результате растяжения и окрашивания (йодом или дихроичным) его молекулярные цепи выравниваются, демонстрируя сильный дихроизм – поглощая световые волны одного направления вибрации, одновременно передавая волны, перпендикулярные ему, эффективно генерируя поляризованный свет. Его характеристики определяют эффективность поляризатора (степень поляризации) и коэффициент пропускания.

Чувствительный к давлению клей (PSA): «невидимый связующий агент». Надежно и равномерно ламинирует узел поляризатора на подложку ячейки из жидкокристаллического стекла. Требует высокой прозрачности, долгосрочной стабильности, устойчивости к атмосферным воздействиям, некоррозийности и минимального образования пузырей/дефектов.

Релизный фильм: «Транспортный защитник». Защищает слой PSA от загрязнения и случайного прилипания во время производства, транспортировки и хранения. Его снимают и выбрасывают непосредственно перед процессом ламинирования на заводе по производству панелей.

Непрерывная эволюция для будущих требований

Стремление к более высокому качеству изображения (4K/8K, HDR), более широким углам обзора, более тонким профилям и гибкости стимулирует постоянные инновации в технологии поляризаторов:

Более тонкие профили: использование более тонких TAC или альтернативных материалов, таких как COP (циклоолефиновый полимер) или пленки из ПЭТ.

Улучшенная производительность: оптимизация обработки PVA для увеличения коэффициента пропускания и контрастности.

Более широкие углы обзора: интеграция оптических компенсационных пленок для смягчения ограничений угла обзора ЖК-дисплея.

Гибкость: Разработка гибких поляризаторов, совместимых со складными дисплеями и гибкими OLED-дисплеями.
