Мастер-настройки PORCH для повышения производительности и стабильности ЖК-дисплея — ключевые соображения при проектировании оборудования

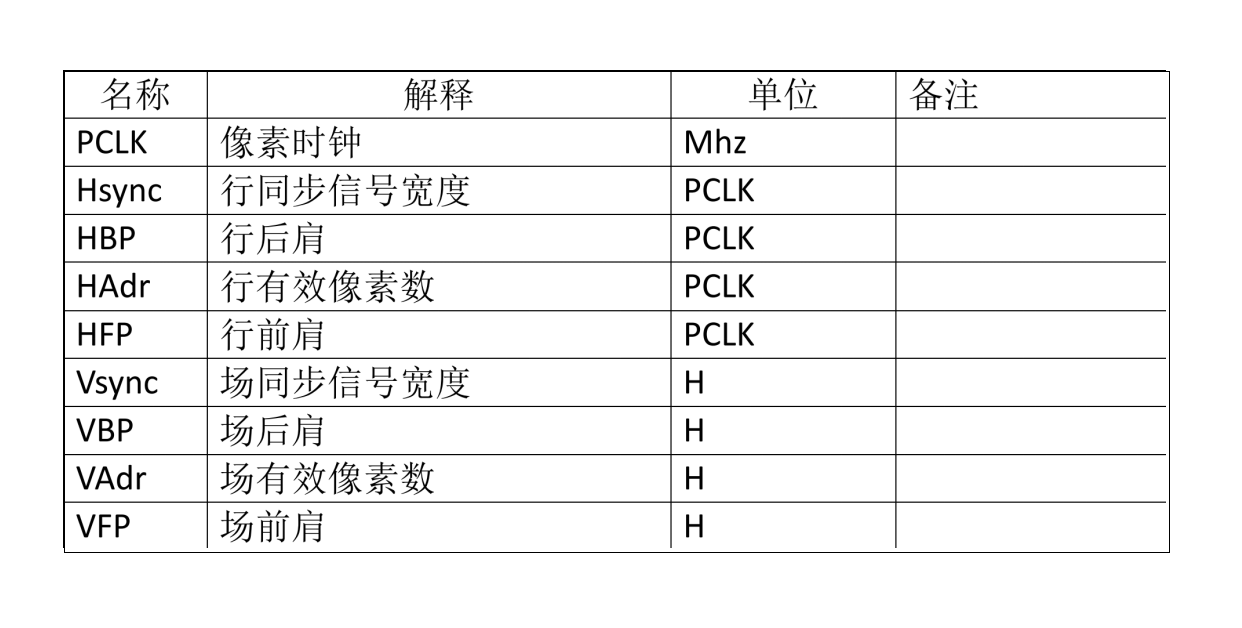

При разработке аппаратного обеспечения ЖК-экранов и связанных с ними ЖК-модулей точная настройка временных параметров имеет основополагающее значение для достижения оптимальной производительности дисплея и стабильности системы. Среди них особенно важны настройки PORCH (интервал гашения) — они определяют точные границы тактовой частоты пикселей (PCLK), сигналов горизонтальной/вертикальной синхронизации (Hsync/Vsync), переднего/заднего портов (HBP/HFP, VBP/VFP) и области активных пикселей (HAdr/VAdr). Как профессиональный производитель ЖК-дисплеев, компания CNK Electronics (CNK) подчеркивает важность уточнения требований к этим параметрам на начальном этапе выбора. Это обеспечивает совместимость между микросхемой драйвера и синхронизацией стеклянной подложки, что позволяет избежать дорогостоящих изменений конструкции в дальнейшем.

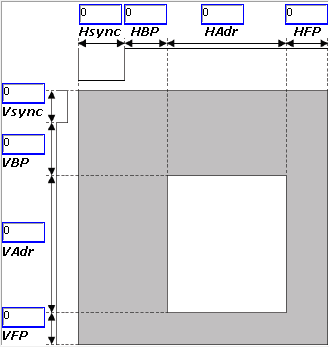

Параметры PORCH – это далеко не произвольные числа: они напрямую определяют производительность основного дисплея. Частота PCLK, рассчитываемая как PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Частота кадров, напрямую отражает требования к полосе пропускания системы. Частота обновления (обычно начинается с 60 Гц, а у дисплеев с высокой частотой обновления до 144 Гц) ограничена возможностями зарядки/разрядки стекла и микросхемы. Слишком низкая частота обновления вызывает мерцание экрана, что ухудшает визуальный комфорт. Следовательно, аппаратные конструкции должны зарезервировать достаточный запас по времени (особенно HFP/VFP), чтобы гарантировать стабильную передачу сигнала даже в приложениях с высоким разрешением или высокой частотой обновления настраиваемых ЖК-приложений.

  Тип интерфейса напрямую влияет на стратегии проверки частоты обновления и отладки. Для интерфейсов RGB инженеры могут напрямую измерить период сигнала Vsync, чтобы рассчитать фактическую частоту обновления. Для основных модулей ЖК-дисплея с интерфейсами MIPI необходимо отправить определенные команды (например, PAGE 0 R35H=0X00), за которыми следует измерение через вывод TE. В конструкции аппаратного обеспечения следует зарезервировать ключевые точки тестирования (например, Vsync, TE) и обеспечить высококачественную маршрутизацию сигнала для предотвращения помех, которые могут вызвать ошибки измерения или аномалии отображения (например, разрывы, мерцание).

  Успешная интеграция ЖК-экранов зависит от тесного сотрудничества с опытными производителями ЖК-дисплеев. Специально для индивидуальных проектов ЖК-дисплеев или сложных приложений ЖК-модулей компания CNK Electronics (CNK) советует: Как можно раньше поделитесь целевыми параметрами PORCH и решениями для драйверов, получив от производителя профили синхронизации стекла и рекомендации по настройке. Это предотвращает конфликты сигналов, перебои в питании или проблемы с электромагнитной совместимостью. Техническая команда CNK предлагает комплексную поддержку — от оптимизации PORCH и сопоставления интерфейсов до анализа целостности сигнала — гарантируя, что ваш аппаратный дизайн будет успешным с первой попытки и позволит раскрыть полную производительность и надежность модулей дисплея.

  CNK Electronics — управление временными параметрами, расширение возможностей ваших визуальных инноваций с помощью профессиональных технологий отображения.
