Соединители из проводящего эластомера LCM: «гибкий мост» для прецизионных электронных соединений

Между модулем жидкокристаллического дисплея (LCM) и печатной платой (PCB) лежит невидимая, но жизненно важная «информационная магистраль» — разъем из проводящего эластомера LCM, широко известный как «зебра». Благодаря своей уникальной структуре и выдающимся характеристикам он служит краеугольным камнем для стабильных и эффективных соединений в современных электронных устройствах.

Сложная структура, стабильная передача

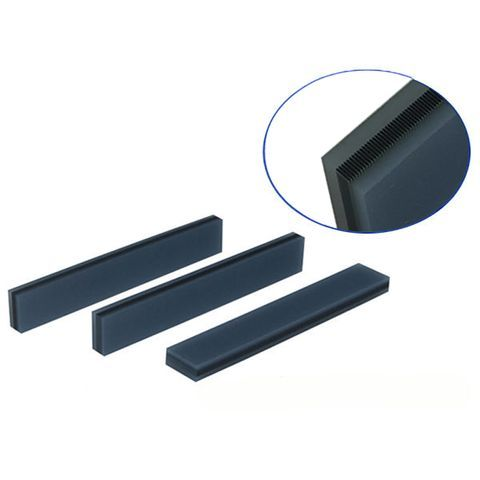

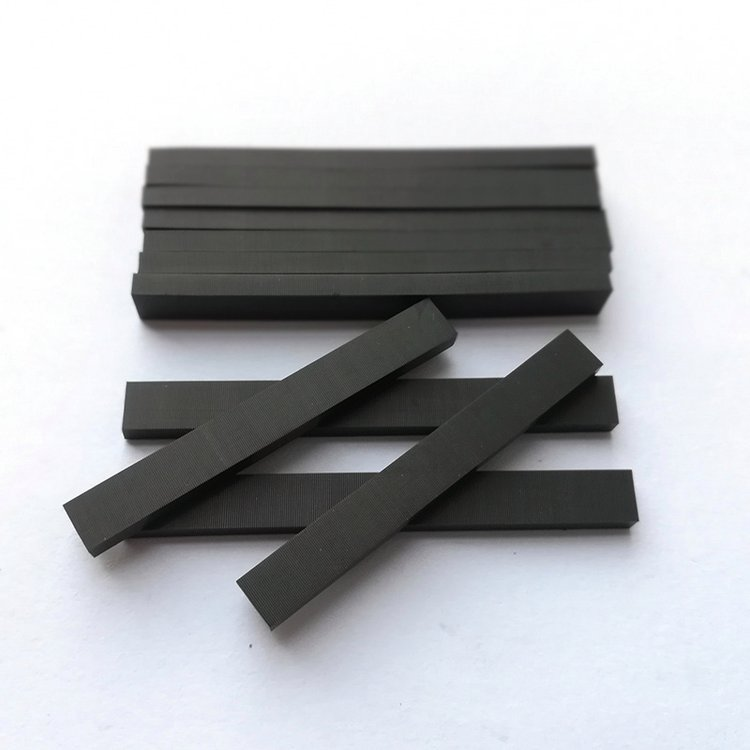

Это не обычная лента. Он имеет точную, чередующуюся многослойную структуру из проводящего силиконового каучука и изолирующего силиконового каучука, затвердевшего в форме. Это создает бесчисленное количество параллельных, точно расположенных проводящих каналов (напоминающих полоски зебры). Такая конструкция позволяет ему идеально справляться с передачей тока и сигналов между ЖК-дисплеем и печатной платой, обеспечивая при этом присущую резиновым материалам устойчивость к вибрации и устойчивость к деформации, обеспечивая долговременные, стабильные и надежные соединения.

Эффективная сборка, оптимизация затрат

По сравнению с пайкой или штыревыми разъемами сборка с использованием разъемов из проводящего эластомера аналогична «соединению в один щелчок»: требуется только точное размещение и приложение соответствующего давления. Это значительно упрощает производственные процессы, повышает автоматизацию и эффективность производства, а также значительно снижает затраты на сборку, что делает его идеальным выбором для массового производства.

Ключевые критерии выбора: параметры диктуют успех

Чтобы максимально эффективно использовать его производительность, решающее значение имеет точный выбор:

Два чемпиона по материалам:

Твердый силикон: экономичный выбор. Умеренная эластичность (твердость 35°~45°). Требует внимания к антистатическим мерам и предотвращению деформации во время транспортировки.

Вспененный силикон (поролон): мягкий и устойчивый к загрязнению (твердость 20–30°). Отличная устойчивость к деформации. Требует упора на защиту от влаги. (Твердость основного проводящего углеродного слоя для обоих составляет 65–75 °).

Габаритные и электрические параметры ядра:

Шаг (0,05/0,1/0,18 мм): золотое правило! Убедитесь, что каждая площадка печатной платы покрыта как минимум тремя проводящими слоями (рекомендуется 4–5 слоев для шага 0,05 мм). Это основа целостности сигнала.

Ширина проводящего слоя (0,4–1,0 мм): влияет на общую твердость и высоту разъема. Общее правило: ширина разъема ≤2,0 мм, пары с проводящим слоем 0,6 мм; ≥2,0 мм пары с 0,8 мм.

Угол наклона (наклон проводящего слоя): обычно контролируется до ≤2°.

Высота (критическая!): Формула расчета: Высота разъема = h × (1 + степень сжатия). h — теоретический зазор между нижней стороной ступеньки ЖК-дисплея и верхней поверхностью печатной платы после сборки (h = высота поверхности печатной платы — толщина металлического каркаса — высота ребра — толщина ITO ЖК-дисплея).

Степень сжатия (спасательный круг!): Строго соблюдайте 10–15 %! При значении ниже 10% возникает риск плохого контакта и нестабильного импеданса; содержание выше 15 % может привести к разрушению разъема или деформации печатной платы, что приведет к сбоям в сборке или повреждению.

Электрические характеристики: Сопротивление проводящего слоя должно быть чрезвычайно низким (например, тип YET ≤1,1 Ом·см), а сопротивление изолирующего слоя чрезвычайно высоким (≥10^12 Ом·см), обеспечивая эффективную проводимость и идеальную изоляцию.

Широкое применение, повсеместное присутствие

От карманных калькуляторов, интеллектуальных счетчиков и экранов медицинских мониторов до автомобильных дисплеев, промышленных интерфейсов управления и устройств связи — разъемы из проводящего эластомера LCM благодаря своим компактным размерам, высокой надежности и простоте сборки служат «невоспетыми героями», освещающими дисплеи бесчисленных электронных устройств.

Заключение

Небольшая полоса зебры несет в себе важные связи. Глубокое понимание свойств материала и точный контроль ключевых параметров (особенно правила покрытия шага, диапазона степени сжатия и расчета высоты) имеют решающее значение для обеспечения стабильной работы дисплея и долгосрочной работы электронных устройств. Выберите профессиональное и надежное решение для разъемов из проводящего эластомера, чтобы обеспечить стабильность ваших прецизионных электронных соединений!
