Комплексный анализ методов питания TFT-дисплеев: прецизионное питание для превосходной производительности дисплея

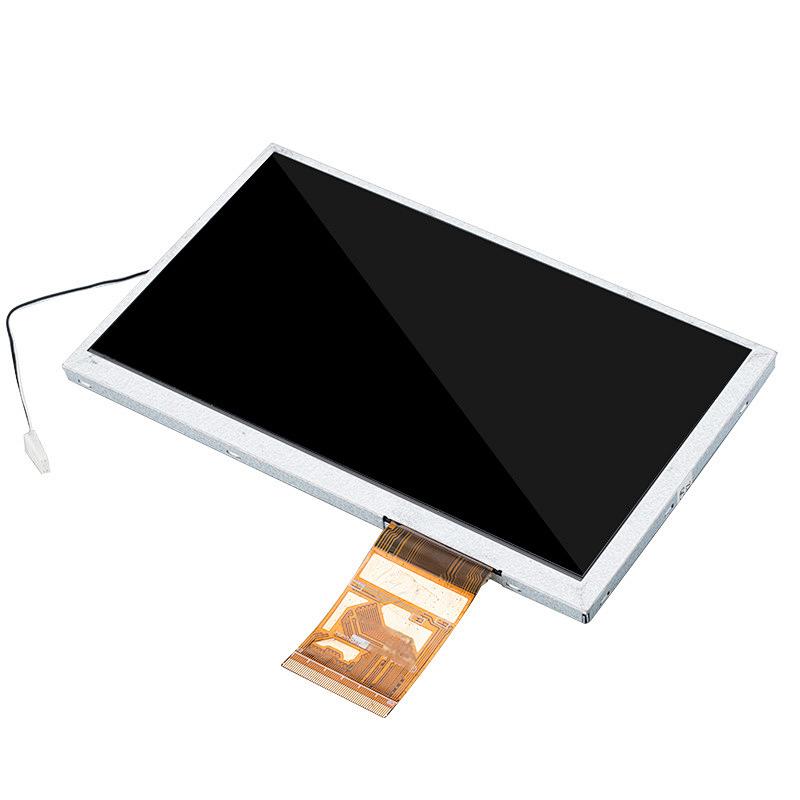

  Поскольку ЖК-экраны являются основным визуальным носителем современных электронных устройств, качество отображения и срок службы ЖК-экранов во многом зависят от точности и стабильности их систем электропитания. Это особенно актуально для ЖК-модулей TFT (тонкопленочных транзисторов), которые имеют сложную внутреннюю структуру, включая схемы повышения, цифровую логику, гамма-напряжение, управление TFT-переключателем и другие функциональные блоки. Различные конструкции архитектуры питания напрямую определяют энергопотребление модуля, совместимость и, в конечном итоге, его цветопередачу и яркость. Глубокое понимание режимов питания TFT-дисплея имеет решающее значение для оптимизации конструкции продукта и обеспечения качества дисплея.

  Чтобы соответствовать различным сценариям применения различных размеров и сложности, в TFT-дисплеях были разработаны разнообразные решения по электропитанию. Для модулей небольшого размера (таких как портативные устройства или простые экраны приборов) распространены два основных режима: один использует один источник питания VCC/VDD (например, 3,3 В или 2,8 В) для подачи питания на внутренние схемы повышения напряжения и цифровые логические схемы, требуя, чтобы все уровни входных / выходных сигналов соответствовали ему; другой использует конструкцию с двойным напряжением: VCC (например, 3,3 В) предназначен для схемы повышения, а IOVCC (например, 1,8 В) управляет интерфейсом и логическими схемами - здесь уровни сигналов должны строго соответствовать IOVCC. Такая гибкость позволяет производителям эффективно настраивать ЖК-экраны для конкретных приложений, балансируя энергопотребление и производительность.

  Когда приложения переходят на требовательные области, такие как экраны смартфонов, где качество изображения и энергоэффективность имеют решающее значение, схема электропитания становится более сложной. Типичный режим «экрана смартфона» использует три независимых канала питания: VSP/AVDD (например, +5,5 В) питает цепь положительного повышения, VSN/AVEE (например, -5,5 В) обслуживает цепь отрицательного повышения, а IOVCC (например, 1,8 В) управляет интерфейсом и логическими схемами — опять же, уровни сигналов должны соответствовать IOVCC. Эта архитектура обеспечивает высокую контрастность, широкие углы обзора и быстрое реагирование в ультратонких пространствах, демонстрируя вершину технологии высококачественных ЖК-модулей.

  Для профессиональных или промышленных сценариев, требующих максимальной производительности дисплея, решения по электропитанию должны включать более глубокий контроль параметров. В таких конструкциях напряжение VCC (например, 3,3 В) питает логику и интерфейсы, в то время как критические аналоговые напряжения, такие как AVDD (влияющее на гамма-кривые и цветовой контраст), VGH (напряжение включения TFT), VGL (напряжение выключения TFT) и VCOM (общая стеклянная клемма, влияющая на однородность отображения) — требуют независимого и точного управления. Опытные производители нестандартных ЖК-дисплеев уделяют особое внимание оптимизации VCOM, используя такие методы, как резисторы деления напряжения и сети фильтрующих конденсаторов, чтобы компенсировать различия в партиях IPS или широкотемпературного стекла. Они также строго соблюдают протоколы отключения питания во время сна/выключения, чтобы исключить риск остаточного изображения.

  Схема питания TFT-дисплеев, от однонапряжения до многоканальной точной координации, глубоко формирует каждый кадр изображения. Выбор производителя специального ЖК-дисплея, который понимает и гибко применяет эти режимы питания, гарантирует надежную работу вашего продукта — от базового дисплея до исключительного визуального восприятия.
