Технические характеристики прокладки кабеля FPC: предотвращение обрывов, прерывистого контакта и обеспечение стабильной передачи HD-дисплея

В эпоху интеллектуальных устройств, стремящихся к максимальному визуальному восприятию, качество дисплея высокой четкости имеет решающее значение. Однако данные показывают, что значительная часть сбоев дисплея возникает из-за проблем с передачей сигнала. Рациональная компоновка кабелей FPC, являющихся «спасательным кругом» данных, напрямую определяет надежность продукта и удобство использования. Чтобы избежать распространенных ошибок, придерживайтесь следующих основных проектных характеристик и важных соображений:

Основные характеристики конструкции: ключевые принципы повышения надежности кабеля

Прецизионный изгиб для предотвращения обрыва кабеля:

Минимальный радиус изгиба: при изгибе кабеля он должен составлять ≥5 мм. Меньшие радиусы вызывают чрезмерную нагрузку на внутренние проводники, что значительно увеличивает риск перелома.

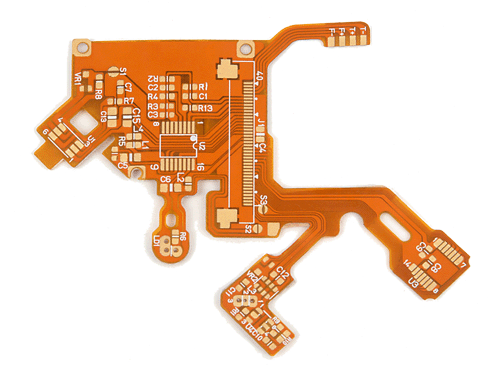

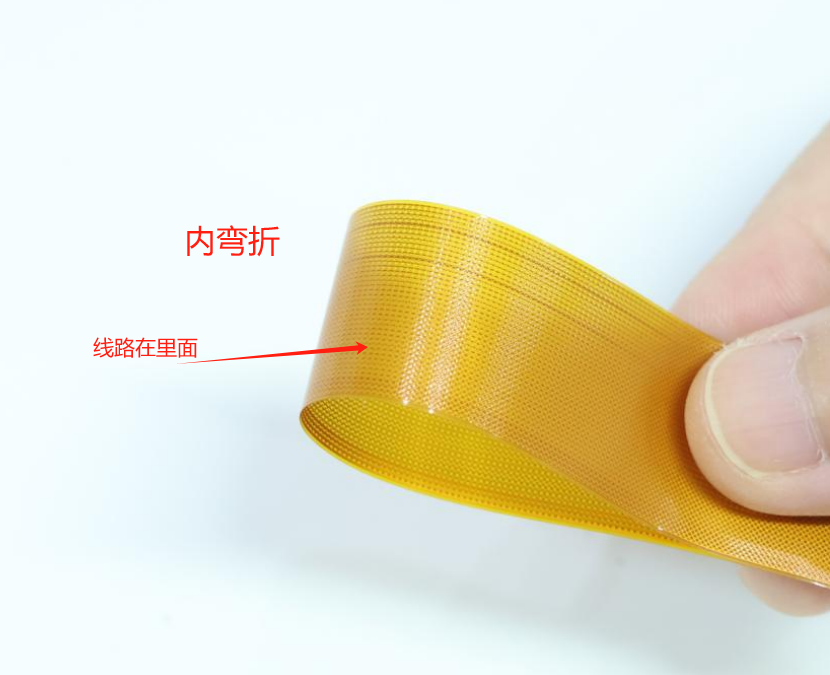

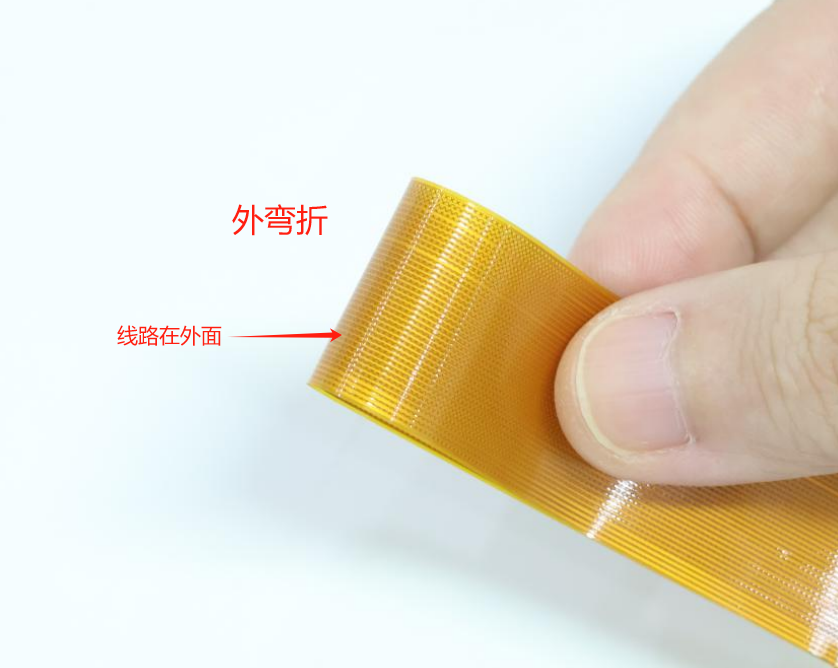

Предпочтительное направление изгиба: отдавайте предпочтение внутренним изгибам перед внешними. Внешние изгибы подвергают проводники растягивающим усилиям, сокращая срок службы кабеля.

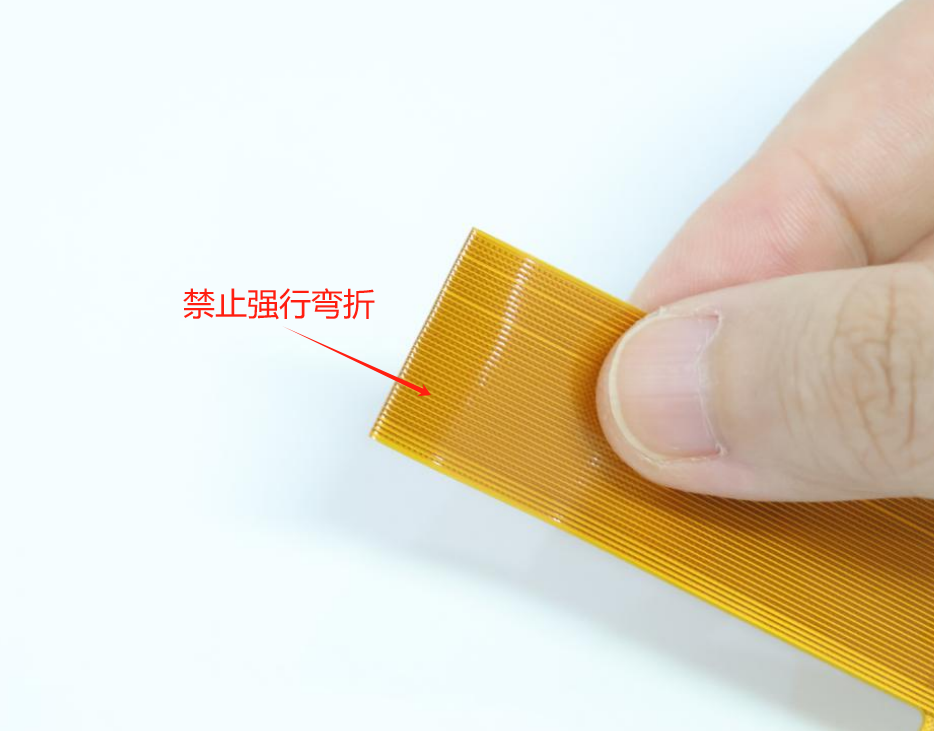

Избегайте повторных изгибов: строго ограничьте несколько изгибов в одном и том же месте. Стремитесь к единичным и точным операциям гибки.

Примечание разработчика: Микроскопические повреждения при изгибе часто являются скрытой причиной брака партии.

Надежное крепление для устранения помех от вибрации:

Эксплуатационная вибрация является основным фактором, снижающим надежность кабеля, приводящим к прерывистому контакту разъема и нестабильности сигнала.

Эффективное решение: используйте высоконадежную, чувствительную к давлению клейкую ленту, чтобы надежно закрепить трассу кабеля в нескольких точках. Это весьма экономически эффективная мера по предотвращению сбоев, связанных с вибрацией.

Оптимизированная длина для обеспечения целостности высокоскоростного сигнала:

С распространением дисплеев с высоким разрешением 4K/8K объемы передачи данных FPC растут, что делает длину кабеля критически важной для качества сигнала.

Рекомендуемый стандарт: кабели передачи данных дисплея должны быть ≤10 см. Короткие расстояния обеспечивают высокоскоростную передачу с низкими потерями.

Протокол увеличенной длины. Если структурные ограничения требуют использования кабелей длиной 20–30 см, обязательна строгая проверка партии для проверки целостности сигнала, стабильности и соответствия производительности.

Критические соображения:

 Как избежать повреждения дисплея и функциональных ограничений

Правило защиты TFT-экрана: На панель дисплея нельзя оказывать абсолютно никаких механических воздействий! Внешняя сила или стресс вызывают необратимые дефекты «Мура» (помутнение).

Ограничения на поворот дисплея:

Разрешение ≤320x480:

Обычно включает полную оперативную память и обычно поддерживает поворот изображения на 90° (обеспечивает гибкую компоновку и оптимизацию энергопотребления).

Разрешение >320x480:

 Из-за отсутствия или ограниченности внутренней оперативной памяти поворот на 90° обычно не поддерживается. Поддержка конкретной модели должна быть подтверждена нашим FAE!

Функция зеркального отображения изображения: большинство дисплеев поддерживают вертикальное/горизонтальное зеркальное отображение изображения с помощью аппаратных (перемычек) или программных команд. Методы внедрения и совместимость моделей должны быть подтверждены нашим FAE!
