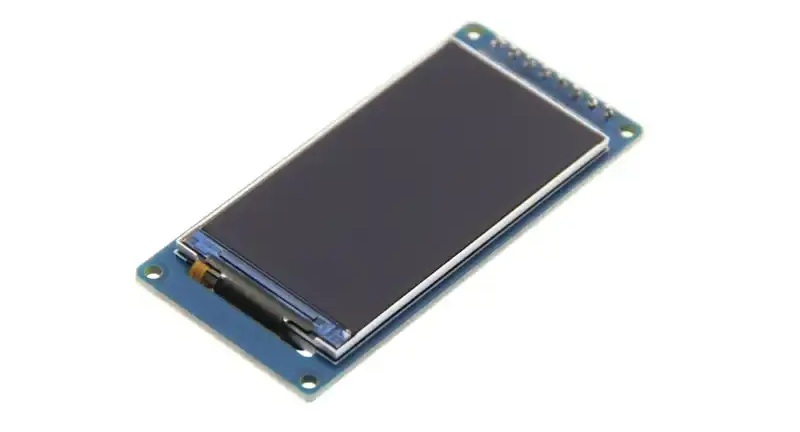

Техническая расшифровка CNK: 4-этапная диагностика неисправностей ЖК-экрана «Нет изображения»

CNK Electronics Co., Ltd, специализирующееся на производстве устройств отображения и продуктов HMI с 2010 года, обслуживает критически важные отрасли, включая медицину, автомобилестроение и энергетические системы.

  Полевые данные показывают, что отказы ЖК-экрана, вызывающие внезапное отсутствие изображения, часто происходят из-за несоответствия аппаратного обеспечения (встречается в 80%) или ошибок команд программного обеспечения – это основные области внимания инженеров CNK.

Систематическая диагностика оборудования:

При возникновении затемнения ЖК-экрана выполните комплексную проверку оборудования:

Проверьте ненормальный нагрев областей микросхемы дисплея.

Убедитесь, что напряжение питания строго соответствует спецификациям таблицы данных.

Подтвердите сигнал RESET: сброс триггеров низкого уровня; Высокий уровень должен стабилизироваться на уровне 1,8 В (неправильное подключение 3,3 В вызывает обратный ток, приводящий к черному экрану)

Убедитесь в физической совместимости между интерфейсами дисплея и материнской платы (критично для 3-проводных/4-проводных режимов SPI и конфигурации канала MIPI).

Захват тактовых сигналов с помощью логического анализатора для обеспечения соответствия времени

Решения для программного управления и настройки:

Если аппаратные проверки пройдены, переходите к диагностике на программном уровне:

Захват кодов инициализации с помощью логического анализатора для проверки точности программирования.

Отправьте команды BIST для подтверждения правильного приема инструкций.

Убедитесь, что обязательная авторизация с использованием пароля предшествует инициализации.

В сценариях высокого риска CNK настраивает ЖК-сервисы для предотвращения сбоев:

Предварительная запись драйверов, соответствующих протоколу SPI/MIPI

Улучшение защиты от помех в медицинских/автомобильных ЖК-модулях

Техническое обеспечение полного цикла:

Используя базы двойного производства в Фуцзянь (производство) и Шэньчжэне (НИОКР), CNK осуществляет контроль качества жизненного цикла:

Поддержка: Удаленная диагностика логического анализатора инженерными группами.

Кастомизация: защита от избыточного напряжения для сигналов RESET в индивидуальных ЖК-решениях.

Обязательства CNK: обеспечение надежной видимости каждого кадра в промышленной разведке.
