Ваш ЖК-экран показывает странные цвета? Трехэтапное руководство по диагностике!

Когда дисплеи промышленного оборудования внезапно становятся синеватыми, красноватыми или искажают цвета, это не просто нарушение работы — это может сигнализировать о проблемах с основным оборудованием или передачей сигнала.

  В таких критически важных областях, как мониторинг электропитания, медицинское оборудование или автомобильные системы, точность отображения имеет жизненно важное значение для безопасности и эффективности. Не паникуйте, когда цвета выходят из строя; систематическое устранение неполадок является ключевым моментом!

Шаг 1. Упростите с помощью оттенков серого — изолируйте проблему!

  Начните с устранения сложности цвета. Отображение чистого черно-белого контента. Если вы заметили аномальные пятна, полосы, неравномерную подсветку или локальное затемнение/осветление, проблема, скорее всего, указывает на физическое повреждение (например, следы давления, битые пиксели), сбой подсветки или нестабильное напряжение питания. Этот шаг позволяет быстро определить, является ли это «повреждением оборудования» или более глубоким «цветовым симптомом».

Шаг 2. Проверка основного цвета – определите неисправные каналы!

  Если оттенки серого кажутся нормальными, фокус смещается на обработку сигнала. Проведите отдельные тесты красного, зеленого и синего цветов. Последовательное отображение полноэкранного чистого красного, зеленого и синего цветов. Внимательно наблюдайте: отсутствует ли какой-либо цвет? Аномально тусклый? Или демонстрирует неожиданные оттенки? Например, розовые/желтые пятна во время красного теста указывают на такие проблемы, как повреждение субпиксельных цепей, незакрепленные гибкие кабели FPC или неисправные выходы цветовых каналов в микросхеме драйвера. Эта «цветовая сортировка» точно определяет первопричину.

Шаг 3. Расшифруйте порядок — сопоставьте настройки RGB/BGR!

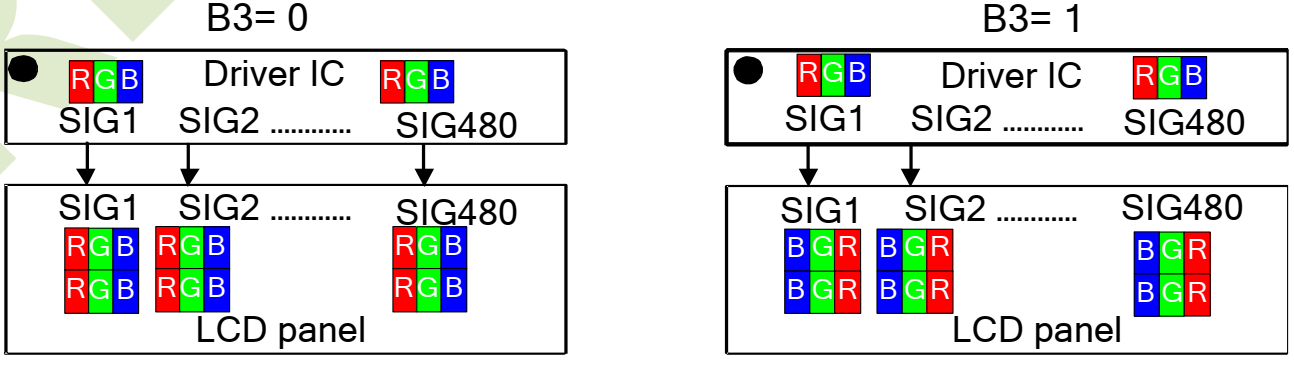

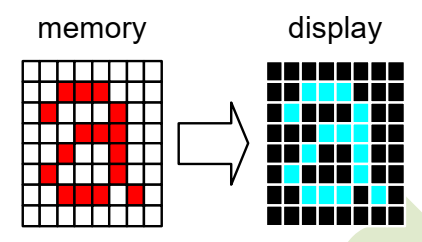

  Если проблемы не исчезнут, виновник может заключаться в протоколах связи аппаратного и программного обеспечения, в частности, в порядке цветовых данных! ЖК-экраны могут использовать расположение субпикселей RGB или BGR. Если ваша материнская плата (MCU/SoC) выводит данные в порядке RGB, а для ЖК-экрана по умолчанию используется BGR (или наоборот), цвета полностью инвертируются (например, красный становится синим)! Всегда сверяйте характеристики экрана с настройками драйвера платформы, чтобы убедиться, что формат цвета или порядок пикселей идеально совпадают. Этот шаг устраняет «разрыв в цветовом языке», восстанавливая точные визуальные эффекты.

  Сталкиваетесь с постоянными проблемами? Компания CNK Electronics, ведущий китайский производитель ЖК-дисплеев, предлагает индивидуальные решения. Настройте ЖК-модули с помощью точных конфигураций RGB для обеспечения плавной интеграции. Свяжитесь с нами, чтобы получить дисплеи, обеспечивающие четкость, надежность и производительность.
