Преодоление визуальных болевых точек: решения для смещения цветов от теплого к холодному в модулях дисплея LCM/INCELL

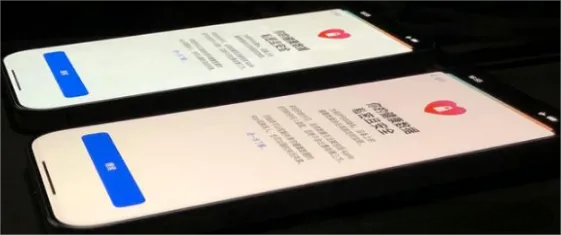

Когда вы проводите по экрану новейшего флагманского смартфона, замечали ли вы когда-нибудь тонкие различия в тонах с обеих сторон — одна — тепло-желтая, другая — прохладно-синяя? Этот неприятный сдвиг цвета от теплого к холодному представляет собой основную проблему для высококлассных модулей отображения, особенно в технологиях LCM (жидкокристаллический модуль) и передовых технологиях INCELL (In-Cell Touch), где постоянство цвета напрямую влияет на удобство использования и репутацию бренда. В этой статье глубоко анализируются его причины и ведущие стратегии контроля в отрасли.

I. Виновники смещения цвета: игры с переменными в прецизионных конструкциях

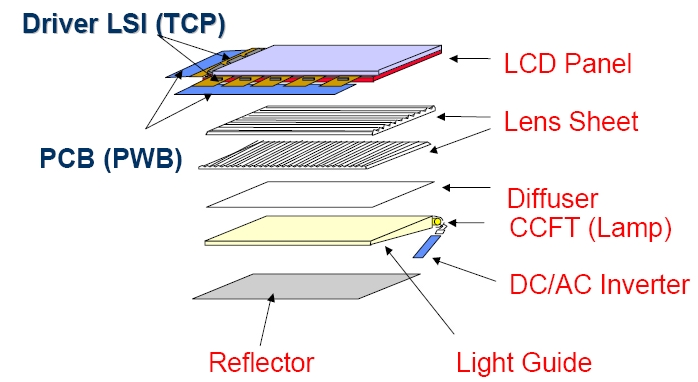

Модули LCM/INCELL состоят из тонкопленочного стекла, цветного фильтра (CF), верхних/нижних поляризаторов, жидкокристаллических слоев и систем подсветки. Сдвиг цвета возникает из-за незначительных колебаний в трех критических областях:

1. Спектральная дискретность светодиодов подсветки.

В качестве «двигателя источника света» партии светодиодных чипов могут вызывать колебания цветовой температуры в тысячи Кельвинов (например, отклонение цветовой координаты ± 0,02 соответствует диапазону 4500–10 000 К), непосредственно создавая на экране разделение на теплые и холодные.

2. Изменение оптических свойств поляризаторов.

Когда коэффициент пропускания света отклоняется более чем на 5%, энергетический баланс RGB (RGB-свет) нарушается, вызывая сдвиг оттенков.

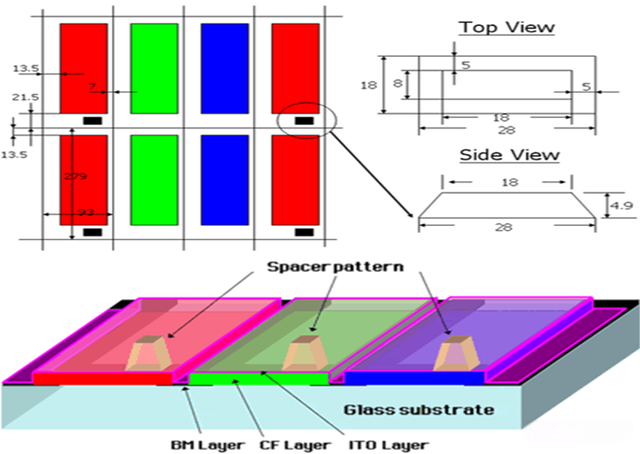

3. Наномасштабные различия в толщине цветной резистивной пленки слоя CF (основной фактор)

Допуск покрытия ±0,05 мкм может сместить координаты цвета на ±0,03, что эквивалентно разнице цветовой температуры более 1000К! Феномен «экрана Инь-Ян», когда левая сторона кажется желтой, а правая синей, в основном связан с этим.

II. Сотрудничество по всей цепочке: системный подход к искоренению цветового сдвига в его источнике

Ведущие производители сократили колебания цветовых координат до ±0,01 (разница цветовой температуры в пределах ±900K) посредством сквозной доработки процесса:

▶ Прослеживаемость материалов: соответствие партии

·Координированные закупки подсветки ЖК-дисплея:

Крупный производитель заранее запасает 500 000 ЖК-панелей из одной партии для одного проекта, оснащенных аналогичными светодиодами подсветки, контролирующими изменение координат цвета в пределах ±0,015.

·Специальный поставщик поляризаторов:

Смешение поляризаторов от разных поставщиков однажды привело к тому, что отклонения цветовых координат в партии превысили 0,02, что привело к 12% брака.

▶ Оптическое согласование: точная синхронизация светодиодов и CF

·Стандартные решения цветовой гаммы:

В светодиодах силикатного люминофора используется стратегия смешивания «два больших цветовых блока + четыре маленьких цветных блока» (например, схема F-блока Jufei Optoelectronics) с контролем координаты цвета ±0,01.

· Решения с широкой цветовой гаммой:

Люминофорные светодиоды RG требуют согласования перекрестного соотношения блоков 1:4 и 2:3; С помощью этого метода во флагманском телефоне удалось обеспечить контроль цветовой температуры ±900K.

▶ Технологические инновации: наномасштабный контроль CF-покрытия

Внедрены лазерные интерферометры для контроля толщины пленки в режиме реального времени, что снижает допуск цветного резиста с ±0,05 мкм до ±0,03 мкм. Это повышает выход продукции с 82% до 95% и улучшает согласованность цветовых координат на 40%.

III. Валидация терминала: последняя миля от лаборатории до пользовательского опыта

Контроль массового производства требует тщательного тестирования сценариев:

· Испытание образцов в экстремальных углах:

 Извлеките 100 образцов с крайними значениями цветовых координат (макс/мин X/Y) для субъективной оценки клиентов. Проект планшета с разницей цветовой температуры 1500K получил одобрение только 37% пользователей, что потребовало повторной калибровки производственной линии.

· 3 гамма-динамических компенсации:

Калибровка цветовой температуры на программном уровне посредством регулировки усиления R/G/B. Изменение значения гаммы от 2,2 до 2,6 может снизить цветовую температуру экрана с 6500К до 5500К, эффективно нейтрализуя холодные тона.

Преодоление перехода от теплого к холодному цвету — это не какой-то конкретный прорыв, а глубокое сотрудничество между производителями LCM, поставщиками подсветки и брендами терминалов. В отрасли достигнута точность цветовых координат ±0,01, однако восприятие пользователя развивается до величины 0,005. Инновационные материалы следующего поколения, от люминофоров на квантовых точках до перовскитных технологий, будут продолжать выводить точность цветопередачи в модулях дисплея на новые рубежи, поскольку максимальная однородность каждого дюйма экрана — это торжественное обязательство перед визуальным восприятием.
